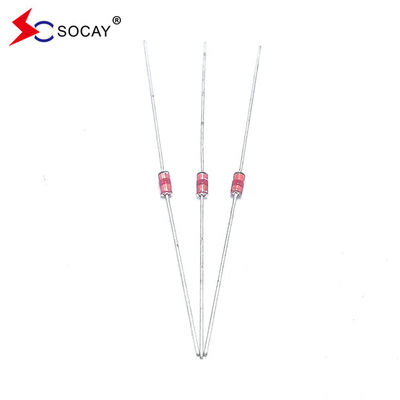

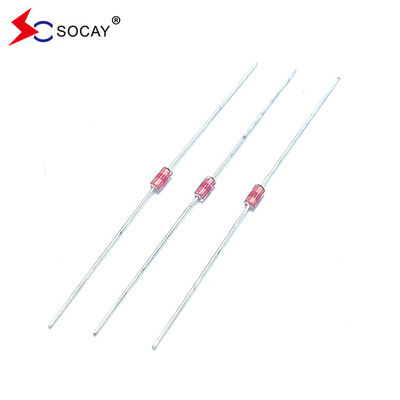

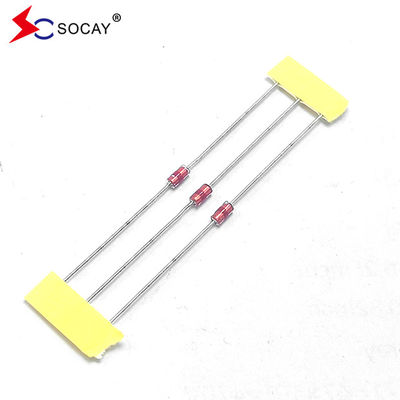

अक्षीय लीड स्पार्क गैप प्रोटेक्टर (एसपीजी) एससीए-141एन Vs 140(98~182)वी 1.0pF @8/20μS 500A
डाटाशीट:SCA_v2204.1.pdf
विवरण
एसपीजी जैसे गैस डिस्चार्ज ट्यूब, कांच के पैकेजिंग का उपयोग, इसकी मुख्य विशेषताएं हैंः छोटी मात्रा, छोटे इलेक्ट्रोड क्षमता, उच्च इन्सुलेशन प्रतिरोध, ब्रेकडाउन वोल्टेज वैकल्पिक सीमा,धीमी प्रतिक्रिया गति (उच्च अवशिष्ट वोल्टेज).
| भागसंख्या |
डीसी स्पार्क-ओवर वोल्टेज Vs(V) |
न्यूनतम इन्सुलेशन प्रतिरोध आईआर ((OHM) /डीसी |
अधिकतम क्षमता 1KHZ-6V अधिकतम C (pF) |
उछालसीउधार क्षमता 8/20 μS |
लहर जीवन परीक्षण |
| SCA-141N | 140 ((98~182) | 100M / 50V | 1.0 | 500 ए | 10KV / 100A, >200T |
| SCA-201M | 200 ((160~240) | 100M /100V | 1.0 | 500 ए | 10KV / 100A, >200T |
| SCA-301M | 300 ((240~360) | 100M /100V | 1.0 | 500 ए | 10KV / 100A, >200T |
| SCA-401M | 400 ((320~480) | 100M / 250V | 1.0 | 500 ए | 10KV / 100A, >200T |
| SCA-501M | 500 ((400~600) | 100M / 250V | 1.0 | 500 ए | 10KV / 100A, >200T |
| SCA-601M | 600 ((480~720) | 100M / 250V | 1.0 | 500 ए | 10KV / 100A, >200T |
| SCA-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 500 ए | 10KV / 100A, >200T |
विशेषताएं:
|
u क्लैंपिंग वोल्टेज से पहले लगभग शून्य लीक करंट u चालू/बंद अवस्था में कम क्षय। u बार-बार बिजली के झटके का सामना करने की उच्च क्षमता। u कम इलेक्ट्रोड क्षमता (≤1.0pF) और उच्च अलगाव (≥100MΩ). RoHS के अनुरूप. द्विपक्षीय सममित। u तापमान, आर्द्रता और हल्कापन के प्रति असंवेदनशील। u कार्य तापमानः -45°C से +85°C u भंडारण तापमानः -45°C ~ +85°C u MSL स्तर 1 को पूरा करता है, प्रति J-STD-020 |
कार्य सिद्धांत
समानांतर में सर्किट पर, जब उपकरण काम नहीं करता है, प्रतिरोध मूल्य उच्च होता है (GΩ), कम समकक्ष क्षमता को खुले सर्किट के रूप में माना जा सकता है, लगभग सर्किट पर कोई प्रभाव नहीं पड़ता है।जब कोई असामान्य धड़कन हो, आंतरिक प्रतिरोध ऑपरेटिंग वोल्टेज मूल्य तक पहुंचने के बाद तुरंत गिर जाता है, और वर्तमान तुरंत जारी किया जाता है। जब असामान्य उच्च वोल्टेज गायब हो जाता है,यह उच्च प्रतिरोध की स्थिति में लौटता है, और सर्किट सामान्य रूप से काम करता है।
अनुप्रयोग:
सभी प्रकार के बिजली उत्पाद,
अलगाव, इन्वर्टर, चिकित्सा उपकरण,
485 कनवर्टर, संचार उत्पाद,
सुरक्षा उत्पाद।
| भागसंख्या | रंग कोड1 | रंग कोड2 | रंग कोड3 |
| SCA-141N | पीला | काला | - |
| SCA-201M | लाल | - | - |
| SCA-301M | नारंगी | - | - |
| SCA-401M | पीला | - | - |
| SCA-501M | हरी | - | - |
| SCA-601M | नीला | - | - |
| SCA-102M | काला | - | - |
हाथ से मिलाप करना
लोहे का ताप 350±5°C
गर्म होने का समय: अधिकतम 3 सेकंड।
