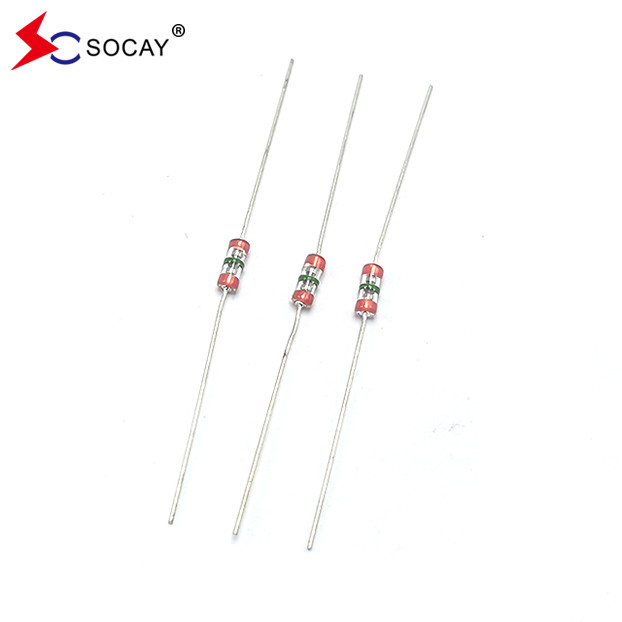

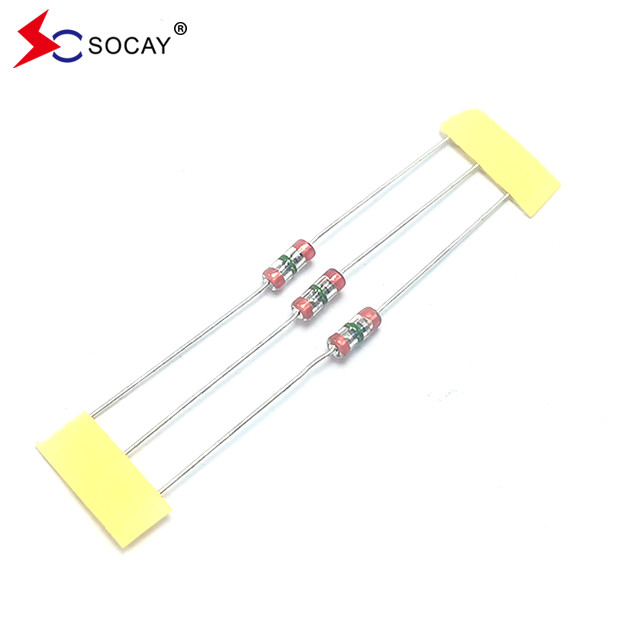

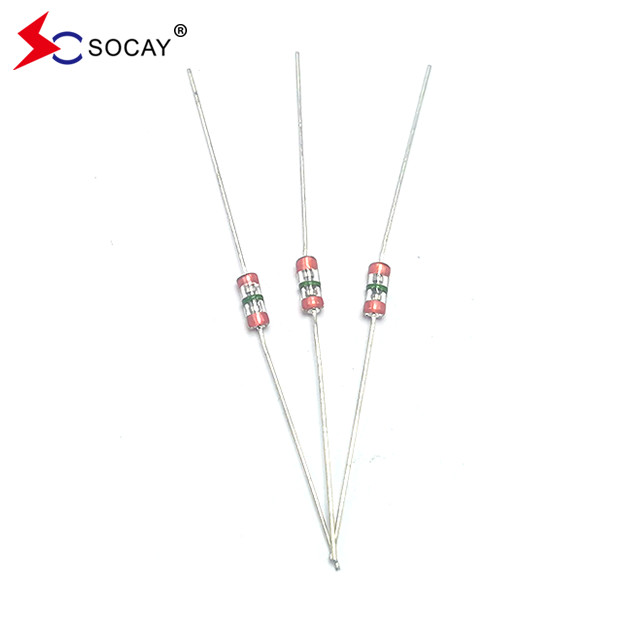

मूल फैक्टरी आपूर्ति स्पार्क गैप रक्षक (एसपीजी) एससीसी-141एन एसपीजी SOCAY निः शुल्क सुरक्षा योजना प्रदान करते हैं
डाटाशीट:SCC_v2204.1.pdf
| भागसंख्या | डीसी स्पार्क-ओवर वोल्टेज Vs(V) | न्यूनतम इन्सुलेशन प्रतिरोध आईआर ((OHM) /डीसी | अधिकतम क्षमता 1KHZ-6V अधिकतम C (pF) | उछालसीउधार क्षमता 8/20 μS | लहर जीवन परीक्षण |
| SCC-141N | 140 ((126~210) | 100M / 50V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-201M | 200 ((160~240) | 100M /100V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-251M | 250 ((200~300) | 100M /100V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-301M | 300 ((240~360) | 100M /100V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-401M | 400 ((320~480) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-501M | 500 ((400~600) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-601M | 600 ((480~720) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-701M | 700 ((560~840) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-801M | 800 ((640~960) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-302M | 3000 (2400~3600) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCC-362M | 3600 (2880~4320) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
विशेषताएं:
u क्लैंपिंग वोल्टेज से पहले लगभग शून्य लीक करंट u चालू/बंद अवस्था में कम क्षय। u बार-बार बिजली के झटके का सामना करने की उच्च क्षमता। u कम इलेक्ट्रोड क्षमता (≤1.0pF) और उच्च अलगाव (≥100MΩ). RoHS के अनुरूप. द्विपक्षीय सममित। u तापमान, आर्द्रता और हल्कापन के प्रति असंवेदनशील। u कार्य तापमानः -45°C ~ +125 °C u भंडारण तापमानः -45°C~ +125°C u MSL स्तर 1 को पूरा करता है, प्रति J-STD-020 |
अनुप्रयोग:
u विद्युत आपूर्ति u मोटर की चिंगारी को समाप्त करना u रिले स्विचिंग स्पार्क एब्सॉर्बिंग u डाटा लाइन पल्स सुरक्षा यूएल497ए और यूएल497बी के अनुरूप इलेक्ट्रॉनिक उपकरण u टेलीफोन/फैक्स/मॉडेम u उच्च आवृत्ति सिग्नल ट्रांसमीटर/रिसीवर u उपग्रह एंटीना रेडियो एम्पलीफायर u अलार्म प्रणाली मॉनिटर/टीवी में कैथोड रे ट्यूब |
| भागसंख्या | रंग कोड1 | रंग कोड2 | रंग कोड3 |
| SCC-141N | ब्राउन | लाल | सफेद |
| SCC-201M | लाल | ब्राउन | सफेद |
| SCC-251M | लाल | हरी | ब्राउन |
| SCC-301M | नारंगी | लाल | सफेद |
| SCC-401M | पीला | ब्राउन | सफेद |
| SCC-501M | हरी | नारंगी | लाल |
| SCC-601M | नीला | लाल | नारंगी |
| SCC-801M | ग्रे | काला | लाल |
| SCC-102M | काला | काला | लाल |
| SCC-122M | काला | लाल | नारंगी |
| SCC-302M | नारंगी | काला | लाल |
| SCC-362M | नारंगी | नीला | लाल |
1) उपरोक्त चित्रों में दिखाया गया समय उस बिंदु से मापा जाता है जब चिप सतह तापमान तक पहुंचती है।
2) उच्च तापमान भाग में तापमान अंतर 110°C के भीतर होना चाहिए।
3) मिलाप के बाद, ठंडा करने के लिए मजबूर न करें, भागों को धीरे-धीरे ठंडा होने दें।
