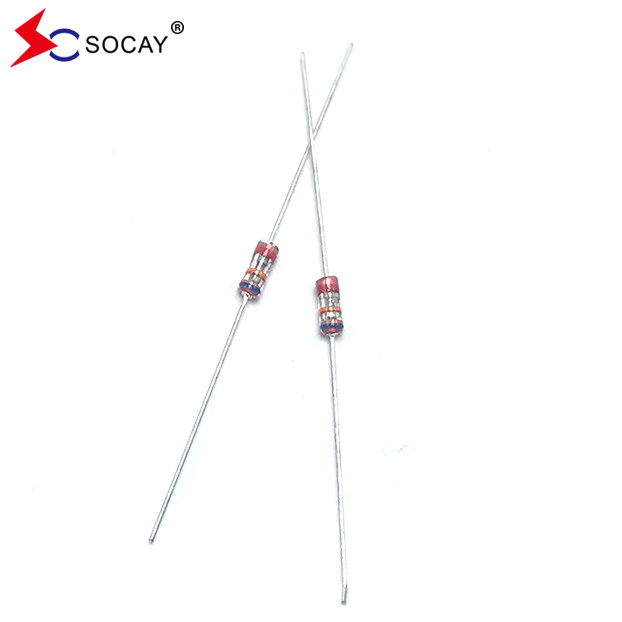

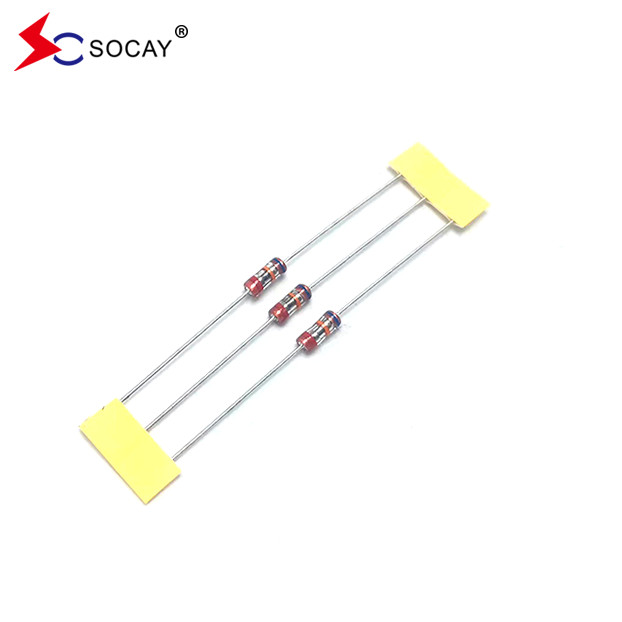

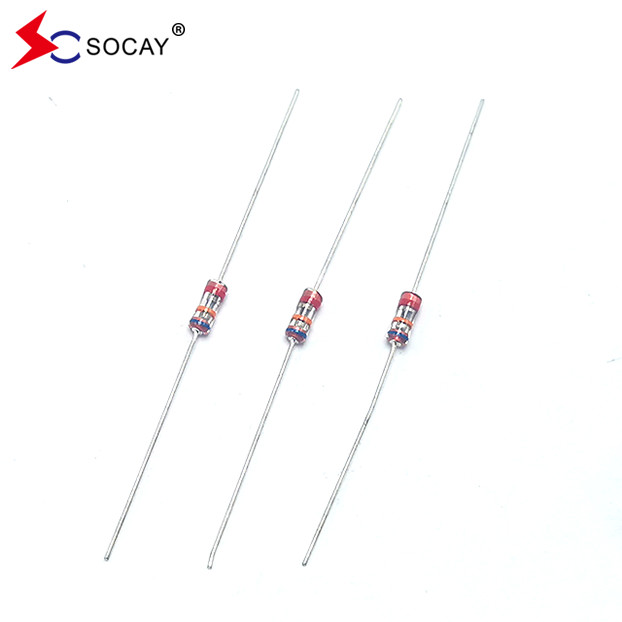

SOCAY SCBE श्रृंखला कांच डिस्चार्ज ट्यूब SCBE-141N SPG 140VS कम इलेक्ट्रोड क्षमता (≤1.0pF)
डाटाशीट:SCBE_v2204.1.pdf
| भागसंख्या |
डीसी स्पार्क-ओवर वोल्टेज Vs(V) |
न्यूनतम इन्सुलेशन प्रतिरोध आईआर ((OHM) /डीसी |
अधिकतम क्षमता 1KHZ-6V अधिकतम C (pF) |
उछालसीउधार क्षमता 8/20 μS |
लहर जीवन परीक्षण |
| SCBE-141N | 140 ((98~182) | 100M / 50V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCBE-201M | 200 ((160~240) | 100M /100V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCBE-251M | 250 ((200~300) | 100M /100V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCBE-301M | 300 ((240~360) | 100M /100V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCBE-401M | 400 ((320~480) | 100M / 250V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCBE-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCBE-601M | 600 ((480~720) | 100M / 250V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCBE-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCBE-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000 ए | 10KV / 150A, >200T |
विशेषताएं:
|
u क्लैंपिंग वोल्टेज से पहले लगभग शून्य लीक करंट u चालू/बंद अवस्था में कम क्षय। u बार-बार बिजली के झटके का सामना करने की उच्च क्षमता। u कम इलेक्ट्रोड क्षमता (≤1.0pF) और उच्च अलगाव (≥100MΩ). RoHS के अनुरूप. द्विपक्षीय सममित। u तापमान, आर्द्रता और हल्कापन के प्रति असंवेदनशील। u कार्य तापमानः -45°C ~ +125 °C u भंडारण तापमानः -45°C ~ +125 °C u MSL स्तर 1 को पूरा करता है, प्रति J-STD-020 |
अनुप्रयोग:
|
u विद्युत आपूर्ति u मोटर की चिंगारी को समाप्त करना u रिले स्विचिंग स्पार्क एब्सॉर्बिंग u डाटा लाइन पल्स सुरक्षा यूएल497ए और यूएल497बी के अनुरूप इलेक्ट्रॉनिक उपकरण u टेलीफोन/फैक्स/मॉडेम u उच्च आवृत्ति सिग्नल ट्रांसमीटर/रिसीवर u उपग्रह एंटीना रेडियो एम्पलीफायर u अलार्म प्रणाली मॉनिटर/टीवी में कैथोड रे ट्यूब |
| भागसंख्या | रंग कोड1 | रंग कोड2 | रंग कोड3 |
| SCBE-141N | ब्राउन | लाल | सफेद |
| SCBE-201M | लाल | नारंगी | नीला |
| SCBE-251M | लाल | नारंगी | हरी |
| SCBE-301M | नारंगी | लाल | सफेद |
| SCBE-401M | पीला | काला | ब्राउन |
| SCBE-501M | हरी | पीला | नारंगी |
| SCBE-601M | नीला | लाल | पीला |
| SCBE-102M | काला | नारंगी | लाल |
| SCBE-122M | काला | लाल | नारंगी |
हाथ से मिलाप करना
लोहे का ताप 350±5°C
गर्म होने का समय: अधिकतम 3 सेकंड।
सोल्डरिंग पर सामान्य ध्यान
सफाई
अल्ट्रासोनिक सफाई का उपयोग करते समय, बोर्ड प्रतिध्वनित हो सकता है यदि आउटपुट शक्ति बहुत अधिक है। चूंकि इस कंपन से दरारें हो सकती हैं या समाप्ति में चिपचिपाहट कम हो सकती है,हम अनुशंसा करते हैं कि आप नीचे दी गई शर्तों का उपयोग करें:
आवृत्तिः अधिकतम 40kHz.
आउटपुट पावरः 20W/लीटर
सफाई का समय: अधिकतम 5 मिनट।
