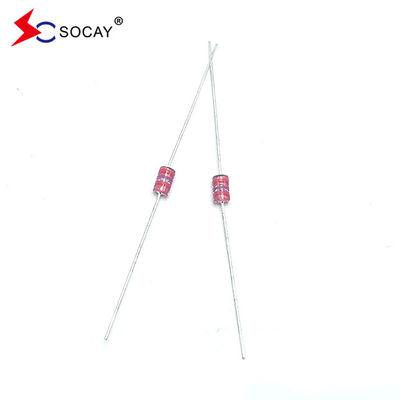

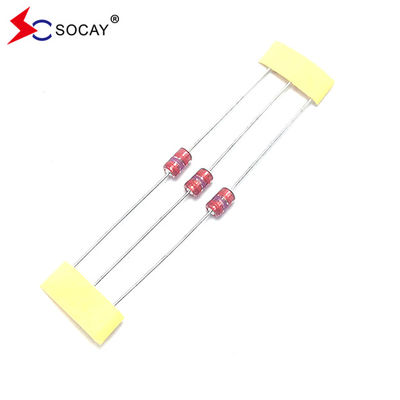

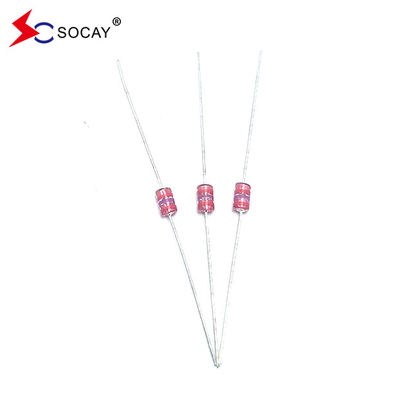

ग्लास गैस डिस्चार्ज ट्यूब (SPG) SCCE-141N SPG 3000A @8/20μS उच्च अलगाव (≥100MΩ).
डाटाशीट:एससीसीई सीरीज_वी2204.1.pdf
| भागसंख्या |
डीसी स्पार्क-ओवर वोल्टेज Vs(V) |
न्यूनतम इन्सुलेशन प्रतिरोध आईआर ((OHM) /डीसी |
अधिकतम क्षमता 1KHZ-6V अधिकतम C (pF) |
उछालसीउधार क्षमता 8/20 μS |
लहर जीवन परीक्षण |
| एससीसीई-141एन | 140 ((126~210) | 100M / 50V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-181एन | 180 ((126~234) | 100M / 100V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-201एम | 200 ((160~240) | 100M /100V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-301एम | 300 ((240~360) | 100M /100V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCCE-401M | 400 ((320~480) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCCE-501M | 500 ((400~600) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-601एम | 600 ((480~720) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCCE-701M | 700 ((560-840) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-801एम | 800 ((640-960) | 100M / 250V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-102एम | 1000 ((800~1200) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-122एम | 1200 ((960-1440) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-152एम | 1500 ((1200~1800) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-202एम | 2000 ((1600-2400) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCCE-242M | 2400 ((1920-2880) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| SCCE-272M | 2700 ((2160-3240) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
| एससीसीई-302एम | 3000(2400-3600) | 100M / 500V | 1.0 | 3000 ए | 10KV / 150A, >300T |
विशेषताएं:
|
u क्लैंपिंग वोल्टेज से पहले लगभग शून्य लीक करंट u चालू/बंद अवस्था में कम क्षय। u बार-बार बिजली के झटके का सामना करने की उच्च क्षमता। u कम इलेक्ट्रोड क्षमता (≤1.0pF) और उच्च अलगाव (≥100MΩ). RoHS के अनुरूप. द्विपक्षीय सममित। u तापमान, आर्द्रता और हल्कापन के प्रति असंवेदनशील। u कार्य तापमानः -45°C ~ +125 °C u भंडारण तापमानः -45°C~ +125°C u MSL स्तर 1 को पूरा करता है, प्रति J-STD-020 |
अनुप्रयोग:
|
u विद्युत आपूर्ति u मोटर की चिंगारी को समाप्त करना u रिले स्विचिंग स्पार्क एब्सॉर्बिंग u डाटा लाइन पल्स सुरक्षा यूएल497ए और यूएल497बी के अनुरूप इलेक्ट्रॉनिक उपकरण u टेलीफोन/फैक्स/मॉडेम u उच्च आवृत्ति सिग्नल ट्रांसमीटर/रिसीवर u उपग्रह एंटीना रेडियो एम्पलीफायर u अलार्म प्रणाली मॉनिटर/टीवी में कैथोड रे ट्यूब |
| भागसंख्या | रंग कोड1 | रंग कोड2 | रंग कोड3 |
| एससीसीई-141एन | काला | पीला | -- |
| एससीसीई-181एन | ग्रे | -- | -- |
| एससीसीई-201एम | लाल | -- | -- |
| एससीसीई-301एम | नारंगी | -- | -- |
| SCCE-401M | पीला | -- | -- |
| SCCE-501M | हरी | -- | -- |
| एससीसीई-601एम | नीला | -- | -- |
| SCCE-701M | बैंगनी | -- | -- |
| एससीसीई-801एम | ग्रे | -- | -- |
| एससीसीई-102एम | काला | -- | -- |
| एससीसीई-122एम | ब्राउन | लाल | -- |
| एससीसीई-152एम | काला | हरी | लाल |
| एससीसीई-202एम | लाल | काला | लाल |
| SCCE-242M | लाल | पीला | लाल |
| SCCE-272M | लाल | बैंगनी | लाल |
| एससीसीई-302एम | नारंगी | काला | लाल |
