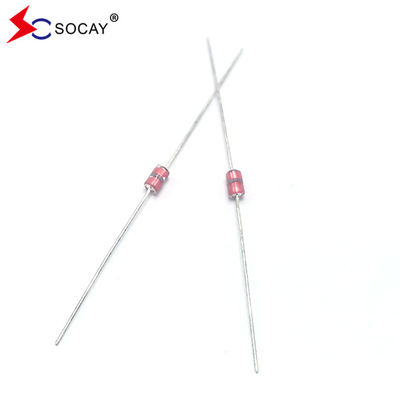

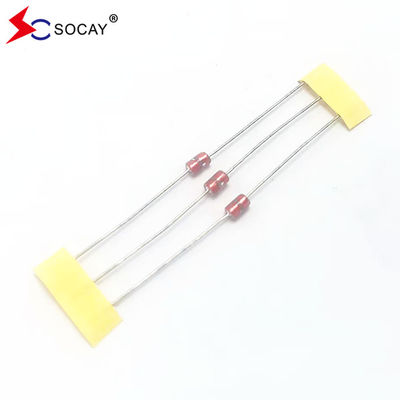

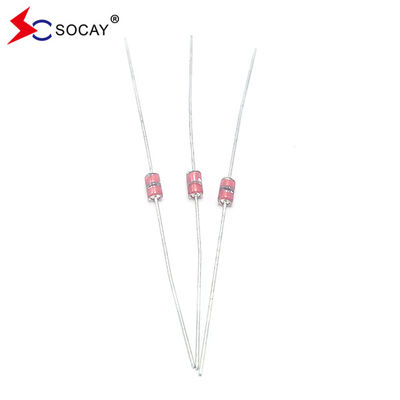

अक्षीय लीड ग्लास डिस्चार्ज ट्यूब SCB-141N Vs 140 ((119~221)V 1.0pF @8/20μS 1000A बिजली आपूर्ति के लिए उपयुक्त
डाटाशीट:SCB_v2204.1.pdf
| भागसंख्या |
डीसी स्पार्क-ओवर वोल्टेज Vs(V) |
न्यूनतम इन्सुलेशन प्रतिरोध आईआर ((OHM) /डीसी |
अधिकतम क्षमता 1KHZ-6V अधिकतम C (pF) |
उछालसीउधार क्षमता 8/20 μS |
लहर जीवन परीक्षण |
| SCB-141N | 140 ((126~210) | 100M / 50V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| एससीबी-181एन | 180 ((126~234) | 100M / 50V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCB-201M | 200 ((160~240) | 100M /100V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| एससीबी-301एम | 300 ((240~360) | 100M /100V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCB-401M | 400 ((320~480) | 100M / 250V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCB-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| एससीबी-601एम | 600 ((480~720) | 100M / 250V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCB-701M | 700 ((560~840) | 100M / 250V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| एससीबी-102एम | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCB-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCB-152M | 1500 ((1200~1800) | 100M / 500V | 1.0 | 1000 ए | 10KV / 150A, >200T |
विशेषताएं:
|
u क्लैंपिंग वोल्टेज से पहले लगभग शून्य लीक करंट u चालू/बंद अवस्था में कम क्षय। u बार-बार बिजली के झटके का सामना करने की उच्च क्षमता। u कम इलेक्ट्रोड क्षमता (≤1.0pF) और उच्च अलगाव (≥100MΩ). RoHS के अनुरूप. द्विपक्षीय सममित। u तापमान, आर्द्रता और हल्कापन के प्रति असंवेदनशील। u कार्य तापमानः -45°C ~ +125 °C u भंडारण तापमानः -45°C~ +125°C u MSL स्तर 1 को पूरा करता है, प्रति J-STD-020 |
अनुप्रयोग:
|
u विद्युत आपूर्ति u मोटर की चिंगारी को समाप्त करना u रिले स्विचिंग स्पार्क एब्सॉर्बिंग u डाटा लाइन पल्स सुरक्षा यूएल497ए और यूएल497बी के अनुरूप इलेक्ट्रॉनिक उपकरण u टेलीफोन/फैक्स/मॉडेम u उच्च आवृत्ति सिग्नल ट्रांसमीटर/रिसीवर u उपग्रह एंटीना रेडियो एम्पलीफायर u अलार्म प्रणाली मॉनिटर/टीवी में कैथोड रे ट्यूब |
| भागसंख्या | रंग कोड1 | रंग कोड2 | रंग कोड3 |
| SCB-141N | काला | पीला | - |
| एससीबी-181एन | ग्रे | - | - |
| SCB-201M | लाल | - | - |
| एससीबी-301एम | नारंगी | - | - |
| SCB-401M | पीला | - | - |
| SCB-501M | हरी | - | - |
| एससीबी-601एम | नीला | - | - |
| SCB-701M | बैंगनी | - | - |
| एससीबी-102एम | काला | - | - |
| SCB-122M | काला | लाल | लाल |
| SCB-152M | काला | हरी | लाल |
| पद | परीक्षण विधि | मानक |
| डीसी स्पार्क ओवर वोल्टेज | लागू DC वोल्टेज को धीरे-धीरे बढ़ाकर स्टार्ट डिस्चार्ज वोल्टेज (Vs) को मापें। परीक्षण करंट 0.5mA अधिकतम है। और DC वोल्टेज 100V/s ((Vs<1000V) या 500V/s ((Vs≥1000V) के भीतर बढ़ता है। |
विनिमय दर, ± 30% के भीतर इन्सुलेशन प्रतिरोध और क्षमता, नामित स्पेसिफिकेशन के अनुरूप। |
| इन्सुलेशन प्रतिरोध | नियमित वोल्टेज पर टर्मिनल के पार इन्सुलेशन प्रतिरोध को मापें। लेकिन परीक्षण वोल्टेज डीसी स्पार्क-ओवर वोल्टेज से अधिक नहीं है। | |
| क्षमता | इलेक्ट्रोस्टैटिक क्षमता को टर्मिनलों के बीच 6V से कम (1KHz पर) का वोल्टेज लगाकर मापा जाता है। | |
| स्थिर जीवन | 1500pf कंडेनसर के साथ 10KV को 2KΩ प्रतिरोधक के माध्यम से 10 सेकंड के अंतराल पर 200 बार डिस्चार्ज किया जाता है। |
△Vs/Vs≤30% अन्य वस्तुओं की विशेषताओं को निर्दिष्ट मूल्य को पूरा करना होगा |
|
बढ़त धारा क्षमता |
1.2/50μs & 8/20μs, 1000A, एक प्रतिरोधक (1~2 Ω) के साथ विद्युत रूप से जुड़ा, ±5 बार, प्रत्येक समय अंतराल 60 सेकंड है। उसके बाद, बाहरी उपस्थिति को नेत्रहीन जांच की जानी चाहिए। | कोई दरार और कोई विफलता नहीं |
| ठंड प्रतिरोध | माप -40°C/1000 HRS और सामान्य तापमान/2 HRS के बाद किया जाता है। | विशेषताएं नामित विनिर्देश के अनुरूप हैं |
| गर्मी प्रतिरोध | 125°C /1000 HRS और सामान्य तापमान/2 HRS के बाद माप। | |
| आर्द्रता प्रतिरोध | आर्द्रता 90~95°C ((45°C)) /1000 HRS और सामान्य तापमान/2 HRS के बाद माप। | |
| तापमान चक्र | चक्र की 10 बार पुनरावृत्ति -40°C /30 मिनट →सामान्य, तापमान/2 मिनट →125°C/30 मिनट, सामान्य तापमान/2 HRS के बाद माप। | |
| मिलाप करने की क्षमता | फ्लोक्स लगाएं और पिघले हुए मिलाप में 230±5°C पर 3 सेकंड तक शरीर से 1.5 मिमी के बिंदु तक विसर्जित करें। मिलाप चिपचिपाहट की जांच करें। | सीसा के तार को समान रूप से मिलाप द्वारा कवर किया जाता है |
| सोल्डरी हीट | सीसा के तार को शरीर से 1.5 मिमी के बिंदु तक 260±5°C पर 10 सेकंड के लिए मिलाप में डुबोए जाने के बाद माप | नामित स्पेसिफिकेशन के अनुरूप |
| खींचने की शक्ति | 10 सेकंड के लिए 0.5 किलोग्राम भार लागू करें | सीसा टूटने के लिए बाहर नहीं खींचना चाहिए |
| झुकने की शक्ति | 0.25 भार के तहत शरीर से 2 मिमी के बिंदु पर सीसा के तार को मोड़ें और उसके मूल बिंदु पर वापस आएं। 1 बार दोहराएं। |
| डीसी स्पार्क ओवर वोल्टेज | लागू DC वोल्टेज को धीरे-धीरे बढ़ाकर स्टार्ट डिस्चार्ज वोल्टेज (Vs) को मापें। परीक्षण करंट 0.5mA अधिकतम है। और DC वोल्टेज 100V/s ((Vs<1000V) या 500V/s ((Vs≥1000V) के भीतर बढ़ता है। |
विनिमय दर, ± 30% के भीतर इन्सुलेशन प्रतिरोध और क्षमता, नामित स्पेसिफिकेशन के अनुरूप। |
| इन्सुलेशन प्रतिरोध | नियमित वोल्टेज पर टर्मिनल के पार इन्सुलेशन प्रतिरोध को मापें। लेकिन परीक्षण वोल्टेज डीसी स्पार्क-ओवर वोल्टेज से अधिक नहीं है। | |
| क्षमता | इलेक्ट्रोस्टैटिक क्षमता को टर्मिनलों के बीच 6V से कम (1KHz पर) का वोल्टेज लगाकर मापा जाता है। | |
| स्थिर जीवन | 1500pf कंडेनसर के साथ 10KV को 2KΩ प्रतिरोधक के माध्यम से 10 सेकंड के अंतराल पर 200 बार डिस्चार्ज किया जाता है। |
△Vs/Vs≤30% अन्य वस्तुओं की विशेषताओं को निर्दिष्ट मूल्य को पूरा करना होगा |
|
बढ़त धारा क्षमता |
1.2/50μs & 8/20μs, 1000A, एक प्रतिरोधक (1~2 Ω) के साथ विद्युत रूप से जुड़ा, ±5 बार, प्रत्येक समय अंतराल 60 सेकंड है। उसके बाद, बाहरी उपस्थिति को नेत्रहीन जांच की जानी चाहिए। | कोई दरार और कोई विफलता नहीं |
| ठंड प्रतिरोध | माप -40°C/1000 HRS और सामान्य तापमान/2 HRS के बाद किया जाता है। | विशेषताएं नामित विनिर्देश के अनुरूप हैं |
| गर्मी प्रतिरोध | 125°C /1000 HRS और सामान्य तापमान/2 HRS के बाद माप। | |
| आर्द्रता प्रतिरोध | आर्द्रता 90~95°C ((45°C)) /1000 HRS और सामान्य तापमान/2 HRS के बाद माप। | |
| तापमान चक्र | चक्र की 10 बार पुनरावृत्ति -40°C /30 मिनट →सामान्य, तापमान/2 मिनट →125°C/30 मिनट, सामान्य तापमान/2 HRS के बाद माप। | |
| मिलाप करने की क्षमता | फ्लोक्स लगाएं और पिघले हुए मिलाप में 230±5°C पर 3 सेकंड तक शरीर से 1.5 मिमी के बिंदु तक विसर्जित करें। मिलाप चिपचिपाहट की जांच करें। | सीसा के तार को समान रूप से मिलाप द्वारा कवर किया जाता है |
| सोल्डरी हीट | सीसा के तार को शरीर से 1.5 मिमी के बिंदु तक 260±5°C पर 10 सेकंड के लिए मिलाप में डुबोए जाने के बाद माप | नामित स्पेसिफिकेशन के अनुरूप |
| खींचने की शक्ति | 10 सेकंड के लिए 0.5 किलोग्राम भार लागू करें | सीसा टूटने के लिए बाहर नहीं खींचना चाहिए |
| झुकने की शक्ति | 0.25 भार के तहत शरीर से 2 मिमी के बिंदु पर सीसा के तार को मोड़ें और उसके मूल बिंदु पर वापस आएं। 1 बार दोहराएं। |
