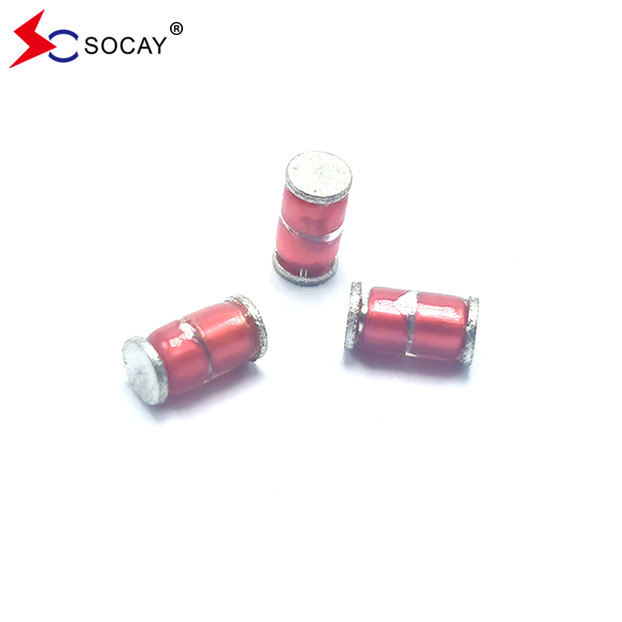

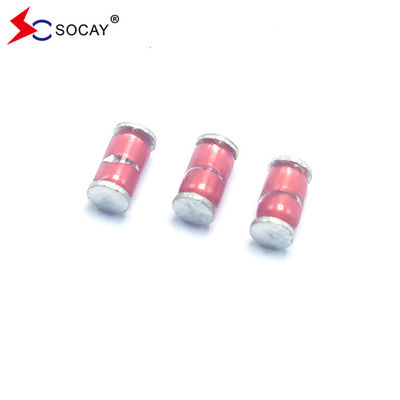

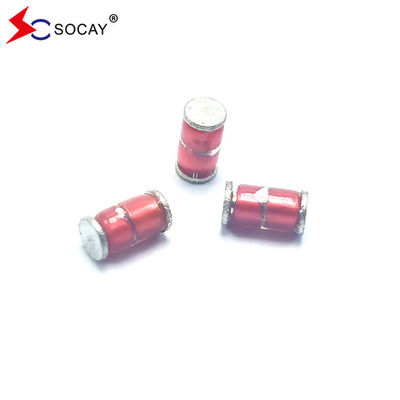

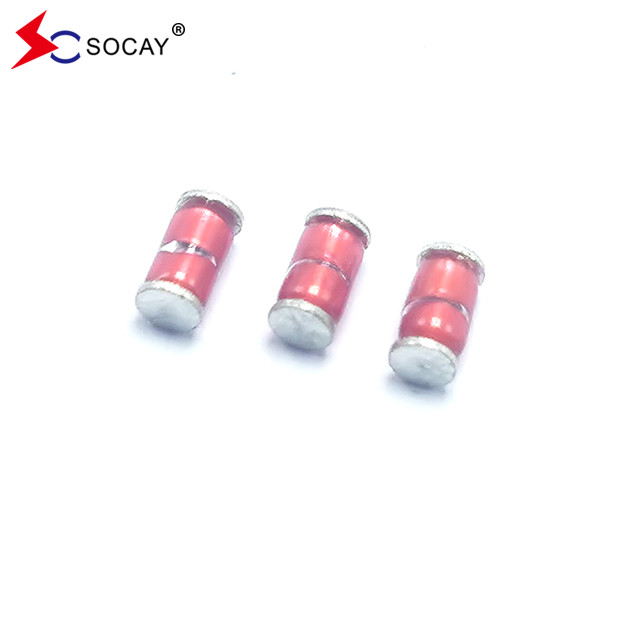

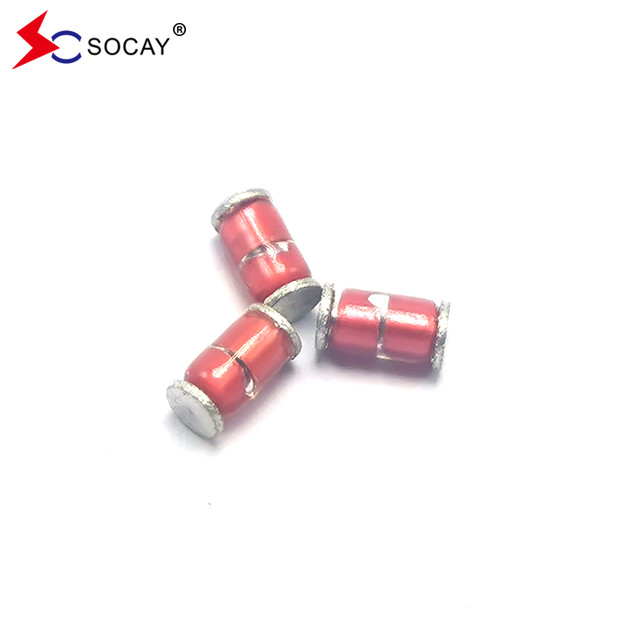

SOCAY SCB-141N-SMD SMD स्पार्क गैप प्रोटेक्टर (SPG) 1000A @8/20μS IR/DC 100M/50V
डाटाशीट:SCB-SMD_v2204.1.pdf
| भागसंख्या |
डीसी स्पार्क-ओवर वोल्टेज Vs(V) |
न्यूनतम इन्सुलेशन प्रतिरोध आईआर ((OHM) /डीसी |
अधिकतम क्षमता 1KHZ-6V अधिकतम C (pF) |
उछालसीउधार क्षमता 8/20 μS |
लहर जीवन परीक्षण |
| SCB-141N-SMD | 140 ((98~182) | 100M / 50V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| एससीबी-181एन-एसएमडी | 180 ((126~234) | 100M / 50V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| एससीबी-201एम-एसएमडी | 200 ((160~240) | 100M /100V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| एससीबी-301एम-एसएमडी | 300 ((240~360) | 100M /100V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| SCB-401M-SMD | 400 ((320~480) | 100M / 250V | 1.0 | 1000 ए | 10KV / 150A, >200T |
| एससीबी-501एम-एसएमडी | 500 ((400~600) | 100M / 250V | 1.0 | 1000 ए | 10KV / 150A, >200T |
I. चयन विधि/मॉडल का नाम
1ग्राहक के कार्यरत वोल्टेज, उत्पाद, अनुप्रयोग पोर्ट, सुरक्षा स्तर को जानने के लिए।
2"न्यूनतम डीसी ब्रेकडाउन वोल्टेज सामान्य डीसी ऑपरेटिंग वोल्टेज का 1.2 गुना से अधिक है।
3आवेदन पोर्ट और सुरक्षा स्तर के अनुसार उपकरण के पैकेज, आकार और प्रवाह दर का चयन करें।
अनुप्रयोग:
सभी प्रकार के बिजली उत्पाद, अलगावकर्ता, इन्वर्टर, चिकित्सा उपकरण, 485 कनवर्टर, संचार उत्पाद, सुरक्षा उत्पाद।
| पद | परीक्षण विधि | मानक |
| डीसी स्पार्क ओवर वोल्टेज | लागू DC वोल्टेज को धीरे-धीरे बढ़ाकर स्टार्ट डिस्चार्ज वोल्टेज (Vs) को मापें। परीक्षण करंट 0.5mA अधिकतम है। और DC वोल्टेज 100V/s ((Vs<1000V) या 500V/s ((Vs≥1000V) के भीतर बढ़ता है। |
विनिमय दर, ± 30% के भीतर इन्सुलेशन प्रतिरोध और क्षमता, नामित स्पेसिफिकेशन के अनुरूप। |
| इन्सुलेशन प्रतिरोध | नियमित वोल्टेज पर टर्मिनल के पार इन्सुलेशन प्रतिरोध को मापें। लेकिन परीक्षण वोल्टेज डीसी स्पार्क-ओवर वोल्टेज से अधिक नहीं है। | |
| क्षमता | इलेक्ट्रोस्टैटिक क्षमता को टर्मिनलों के बीच 6V से कम (1KHz पर) का वोल्टेज लगाकर मापा जाता है। | |
| स्थिर जीवन | 1500pf कंडेनसर के साथ 10KV को 2KΩ प्रतिरोधक के माध्यम से 10 सेकंड के अंतराल पर 200 बार डिस्चार्ज किया जाता है। |
△Vs/Vs≤30% अन्य वस्तुओं की विशेषताओं को निर्दिष्ट मूल्य को पूरा करना होगा |
|
बढ़त धारा क्षमता |
1.2/50μs & 8/20μs, 1000A, एक प्रतिरोधक (1~2 Ω) के साथ विद्युत रूप से जुड़ा, ±5 बार, प्रत्येक समय अंतराल 60 सेकंड है। उसके बाद, बाहरी उपस्थिति को नेत्रहीन जांच की जानी चाहिए। | कोई दरार और कोई विफलता नहीं |
| ठंड प्रतिरोध | माप -40°C/1000 HRS और सामान्य तापमान/2 HRS के बाद किया जाता है। | विशेषताएं नामित विनिर्देश के अनुरूप हैं |
| गर्मी प्रतिरोध | 125°C /1000 HRS और सामान्य तापमान/2 HRS के बाद माप। | |
| आर्द्रता प्रतिरोध | आर्द्रता 90~95°C ((45°C)) /1000 HRS और सामान्य तापमान/2 HRS के बाद माप। | |
| तापमान चक्र | चक्र की 10 बार पुनरावृत्ति -40°C /30 मिनट →सामान्य, तापमान/2 मिनट →125°C/30 मिनट, सामान्य तापमान/2 HRS के बाद माप। | |
| मिलाप करने की क्षमता | फ्लोक्स लगाएं और पिघले हुए मिलाप में 230±5°C पर 3 सेकंड तक शरीर से 1.5 मिमी के बिंदु तक विसर्जित करें। मिलाप चिपचिपाहट की जांच करें। | सीसा के तार को समान रूप से मिलाप द्वारा कवर किया जाता है |
| सोल्डरी हीट | सीसा के तार को शरीर से 1.5 मिमी के बिंदु तक 260±5°C पर 10 सेकंड के लिए मिलाप में डुबोए जाने के बाद माप | नामित स्पेसिफिकेशन के अनुरूप |
| खींचने की शक्ति | 10 सेकंड के लिए 0.5 किलोग्राम भार लागू करें | सीसा टूटने के लिए बाहर नहीं खींचना चाहिए |
| झुकने की शक्ति | 0.25 भार के तहत शरीर से 2 मिमी के बिंदु पर सीसा के तार को मोड़ें और उसके मूल बिंदु पर वापस आएं। 1 बार दोहराएं। |
