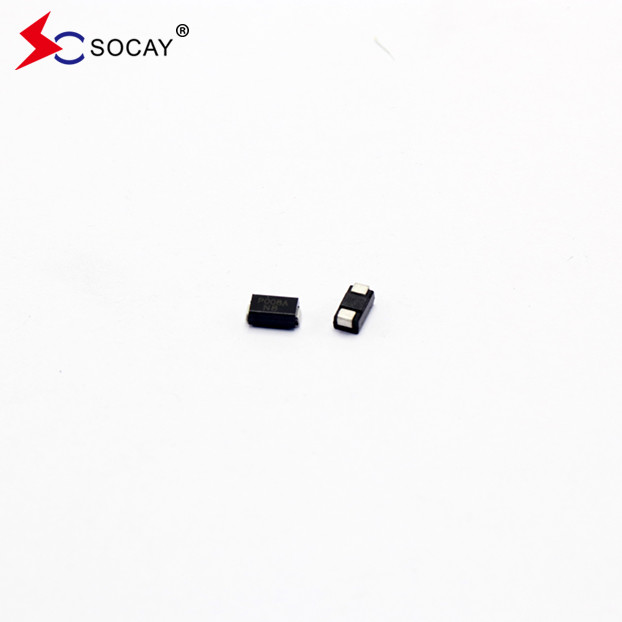

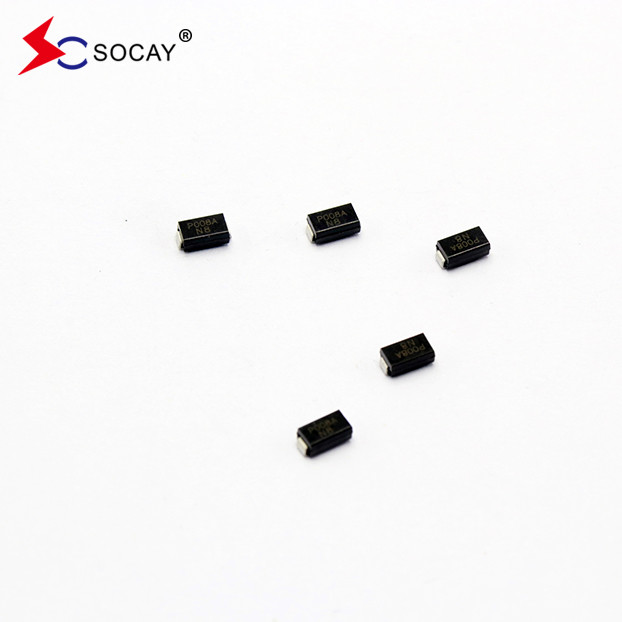

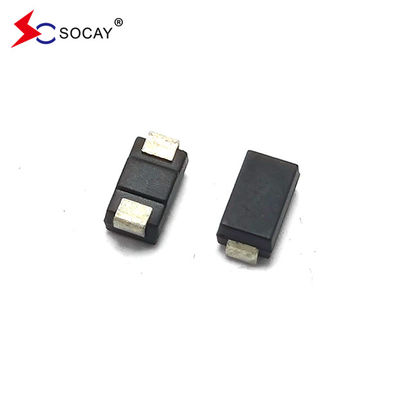

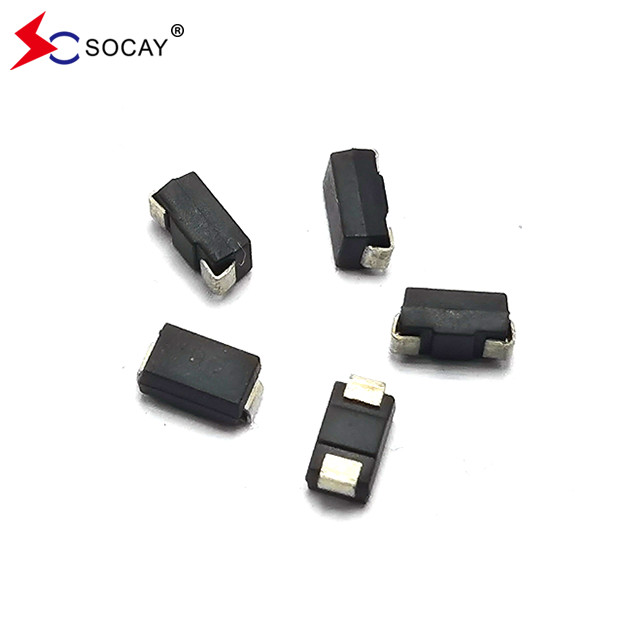

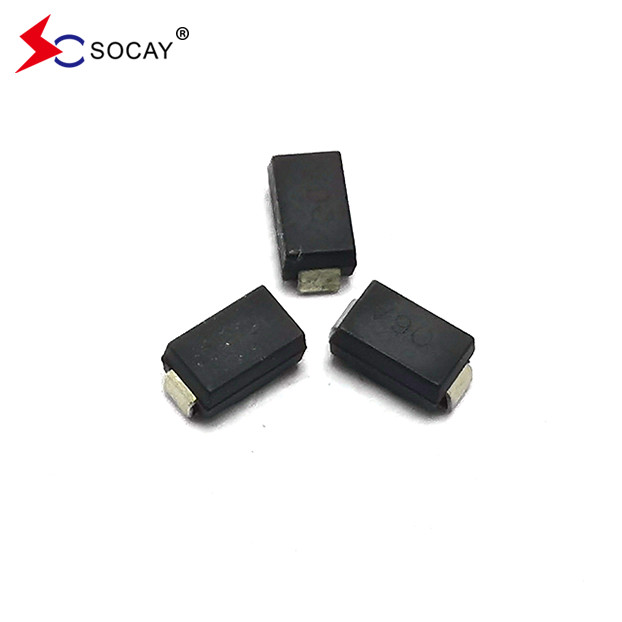

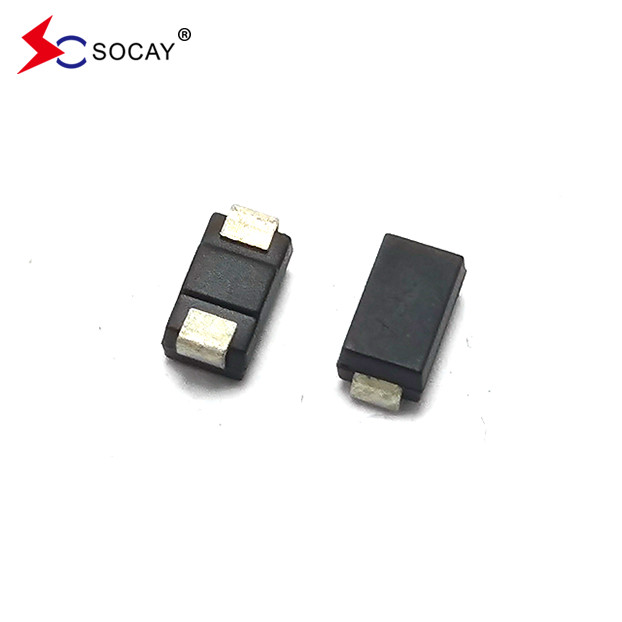

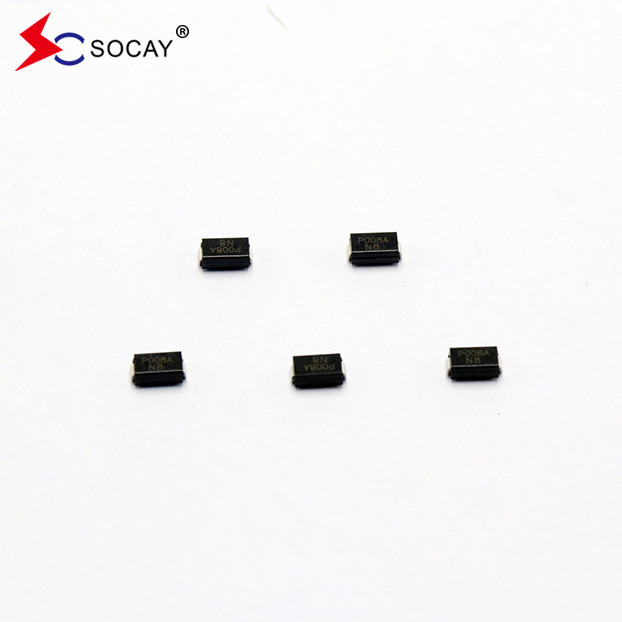

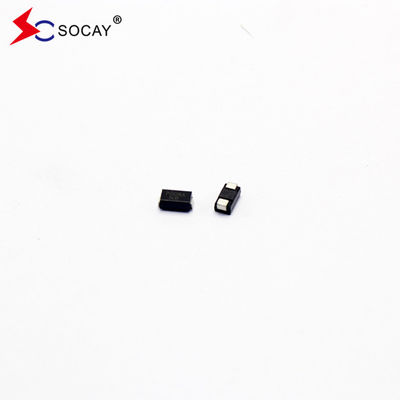

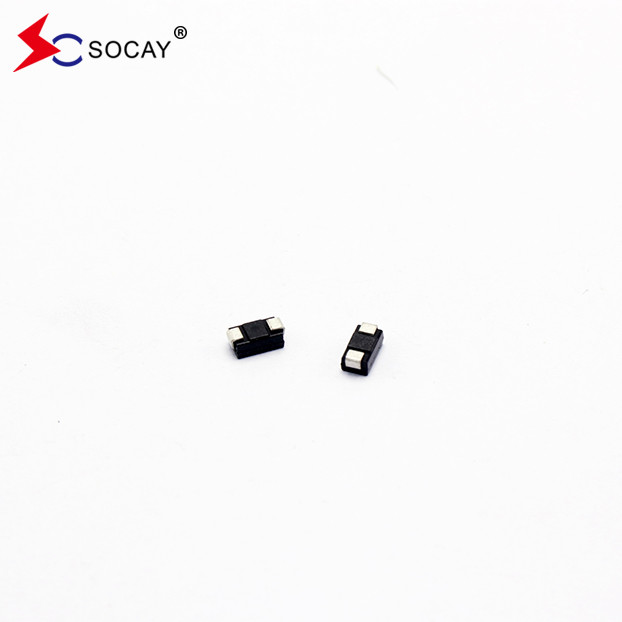

टीएसएस थाइरिस्टोर सर्ज सप्रेसर P0080TB सेमीकंडक्टर घटक DO-214AC SMA
डाटाशीट:PXXX0TB_v2101.2.pdf
डेटाशीट का भाग निम्नानुसार है
| भाग संख्या | चिह्नित करना |
वीडीआरएम @Iडीआरएम=5μA
|
वीएस① @100V/μS |
मैंएस |
वीटी @Iटी=2.2A |
मैंटी | मैंH |
C0② @1MHz, 2Vbias |
| वी एममें. | वी एमकुल्हाड़ी. | mA एमकुल्हाड़ी. | वी अधिकतम. | एअधिकतम. | mA मिन. | पीएफप्रकार. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | पी०७बी | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | पी15बी | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | पी18बी | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | पी23बी | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
नोट्स: 1 वीएस100KV/s पर मापा जाता है; 2 ऑफ-स्टेट कैपेसिटेंसी को V में मापा जाता हैडीसी=2V, Vआरएमएस=1V, f=1MHz. |
||||||||
विशेषताएं:
l सतह माउंट डिजाइन बोर्ड अंतरिक्ष उपयोग का अनुकूलन करता है
l तेजी से बढ़ते क्षणिक वोल्टेज पर तेजी से प्रतिक्रिया
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| भंडारण तापमान सीमा | टीएसटीजी | -60 से +150 | °C |
| परिचालन जंक्शन तापमान सीमा | टीj | -40 से +150 | °C |
| पुनरावर्ती पीक पल्स करंट | मैंपीपी | 80 | ए |
| पैरामीटर | परिभाषा |
| मैंएस | स्विचिंग करंट- चालू अवस्था में स्विच करने के लिए अधिकतम वर्तमान आवश्यक है |
| मैंडीआरएम | रिसाव वर्तमान- अधिकतम पीक ऑफ स्टेट करंट V पर मापा जाता हैडीआरएम |
| मैंH | रखरखाव करंट- न्यूनतम चालू स्थिति को बनाए रखने के लिए आवश्यक वर्तमान |
| मैंटी | चालू स्थिति में वर्तमान- अधिकतम नामित निरंतर चालू-स्थिति धारा |
| वीएस | स्विचिंग वोल्टेज- स्टैट पर स्विच करने से पहले अधिकतम वोल्टेज |
| वीडीआरएम | पीक ऑफ स्टेट वोल्टेज- अधिकतम वोल्टेज जो बंद अवस्था में रहते हुए लागू की जा सकती है |
| वीटी | चालू स्थिति में वोल्टेज- अधिकतम वोल्टेज मापा जाता है |
| सी0 | आउट-स्टेट क्षमता- बंद अवस्था में मापा गया विशिष्ट क्षमता |
पैकिंग का विवरण
| रूपरेखा | रील (पीसी) | प्रति कार्टन (पीसी) | रोल व्यास (मिमी) | |
| टेप करना | 5,000 | 80,000 | 330 |
चयन विधि
1ग्राहक के उत्पाद, ऑपरेटिंग वोल्टेज, आवेदन पोर्ट, सुरक्षा स्तर को जानने के लिए।
2, ब्रेक-स्टेट वोल्टेज > सर्किट पर डीसी कार्य वोल्टेज।
3अनुप्रयोग पोर्ट और सुरक्षा स्तर के अनुसार उपकरण की क्षमता मूल्य और प्रवाह दर का चयन करें।
