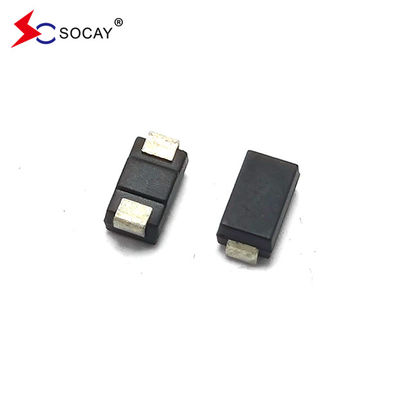

टीएसएस थाइरिस्टोर सर्ज प्रोटेक्टर DO-214AA P0720TB @10/700μs 3/4KV
डाटाशीट:PXXX0TB_v2101.2.pdf
थाइरिस्टोर सर्ज प्रोटेक्टर DO-214AA P0720TB थाइरिस्टोर एक प्रकार का अर्धचालक घटक है।T1/E1,एक्सडीएसएल, पीबीएक्स और अधिक।
| भाग संख्या | चिह्नित करना |
वीडीआरएम @Iडीआरएम=5μA
|
वीएस① @100V/μS |
मैंएस |
वीटी @Iटी=2.2A |
मैंटी | मैंH |
C0② @1MHz, 2Vbias |
| वी एममें. | वी एमकुल्हाड़ी. | mA एमकुल्हाड़ी. | वी अधिकतम. | एअधिकतम. | mA मिन. | पीएफप्रकार. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | पी०७बी | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | पी15बी | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | पी18बी | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | पी23बी | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
नोट्स: 1 वीएस100KV/s पर मापा जाता है; 2 ऑफ-स्टेट कैपेसिटेंसी को V में मापा जाता हैडीसी=2V, Vआरएमएस=1V, f=1MHz. |
||||||||
अर्धचालक डिस्चार्ज ट्यूबों के फायदे:
1. टूटने से पहले, यह एक खुले सर्किट के बराबर है, इन्सुलेशन प्रतिरोध बहुत बड़ा है, और रिसाव वर्तमान बहुत छोटा है;
2इसमें द्विदिश समरूपता की विशेषताएं हैं;
3. प्रतिक्रिया की गति बहुत ns स्तर पर है;
4ब्रेकडाउन वोल्टेज में अच्छी स्थिरता है।
अर्धचालक डिस्चार्ज ट्यूबों के नुकसान:
1सिरेमिक डिस्चार्ज ट्यूबों की तुलना में, प्रवाह दर कम है, केवल कुछ सौ ए;
2. ब्रेकडाउन वोल्टेज में केवल कुछ विशिष्ट मूल्य होते हैं;
3क्षमता बड़ी होती है, जो दसियों से लेकर सैकड़ों पीएफ तक होती है।
अर्धचालक डिस्चार्ज ट्यूबों का चयनः
टीएसएस का चयन करते समय निम्नलिखित सिद्धांतों का पालन किया जाना चाहिए:
1. कट-ऑफ वोल्टेज का चयन VDRM: कट-ऑफ वोल्टेज संरक्षित सर्किट के अधिकतम संचालन वोल्टेज से अधिक होना चाहिए;
2संक्रमण वोल्टेज का चयन VBO: संक्रमण वोल्टेज अधिकतम क्षणिक पीक वोल्टेज से कम होना चाहिए जिसे उपकरण सहन कर सकता है;
3- रखरखाव धारा IH का चयनः रखरखाव धारा उपकरण के संचालन धारा और शॉर्ट सर्किट धारा से अधिक होनी चाहिए;
4. परजीवी क्षमता का चयन C: परजीवी क्षमता का चयन सर्किट द्वारा अनुमति दी गई सम्मिलन हानि या संकेत संचरण की आवृत्ति के अनुसार किया जाता है;
5. बढ़त धारा का चयनः सर्किट या बढ़त परीक्षण मानकों की आवश्यकताओं के अनुसार बढ़त धारा के विभिन्न स्तरों का चयन किया जाता है।
विवरण:
PXXX0TB सीरीज़ के थाइरिस्टर्स एक प्रकार के अर्धचालक घटक हैं। इन्हें अनुप्रयोगों,मॉडेम, टेलीफोन-एन्स,लाइन कार्ड, उत्तरदाता मशीन, फैक्स मशीन, SLIC, T1/E1,xDSL,PBX और अधिक में डिज़ाइन किया गया है।
विशेषताएं:
|
u अस्थायी वृद्धि को अवशोषित करने की उत्कृष्ट क्षमता u बढ़त वोल्टेज के लिए त्वरित प्रतिक्रिया (ns स्तर) u तेजी से बढ़ते अस्थायी के कारण ओवरवोल्टेज को समाप्त करता है u नमी के प्रति संवेदनशीलता स्तरः स्तर 1 u वजन 69 मिलीग्राम (करीब) u अपक्षयी नहीं |
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| भंडारण तापमान सीमा | टीएसटीजी | -60 से +150 | °C |
| परिचालन जंक्शन तापमान सीमा | टीj | -40 से +150 | °C |
| पुनरावर्ती पीक पल्स करंट | मैंपीपी | 80 | ए |
| पैरामीटर | परिभाषा |
| मैंएस | स्विचिंग करंट- चालू अवस्था में स्विच करने के लिए अधिकतम वर्तमान आवश्यक है |
| मैंडीआरएम | रिसाव वर्तमान- अधिकतम पीक ऑफ स्टेट करंट V पर मापा जाता हैडीआरएम |
| मैंH | रखरखाव करंट- न्यूनतम चालू स्थिति को बनाए रखने के लिए आवश्यक वर्तमान |
| मैंटी | चालू स्थिति में वर्तमान- अधिकतम नामित निरंतर चालू-स्थिति धारा |
| वीएस | स्विचिंग वोल्टेज- स्टैट पर स्विच करने से पहले अधिकतम वोल्टेज |
| वीडीआरएम | पीक ऑफ स्टेट वोल्टेज- अधिकतम वोल्टेज जो बंद अवस्था में रहते हुए लागू की जा सकती है |
| वीटी | चालू स्थिति में वोल्टेज- अधिकतम वोल्टेज मापा जाता है |
| सी0 | आउट-स्टेट क्षमता- बंद अवस्था में मापा गया विशिष्ट क्षमता |
| रूपरेखा | रील (पीसी) | प्रति कार्टन (पीसी) | रोल व्यास (मिमी) | |
| टेप करना | 5,000 | 80,000 | 330 |
