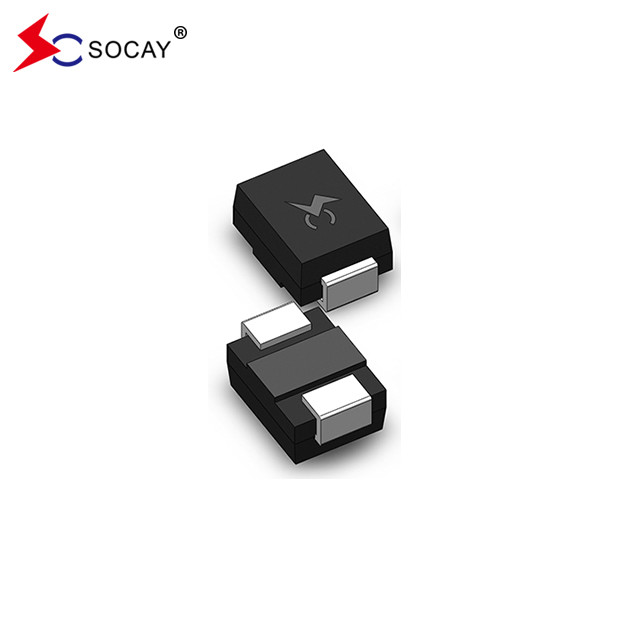

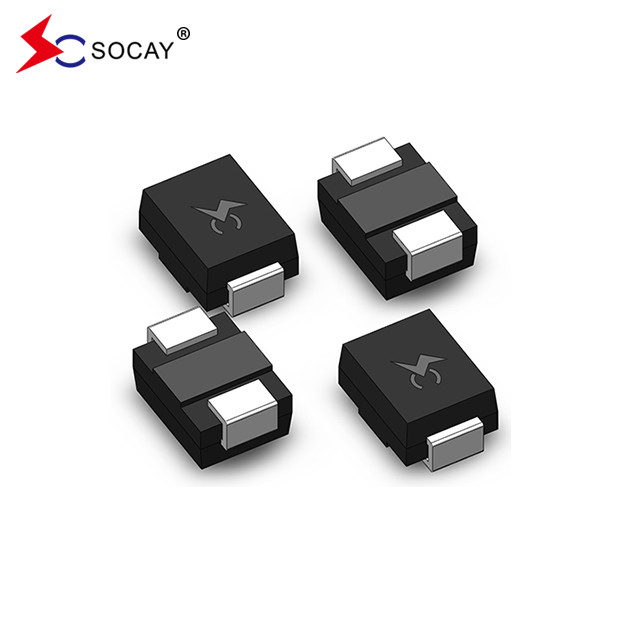

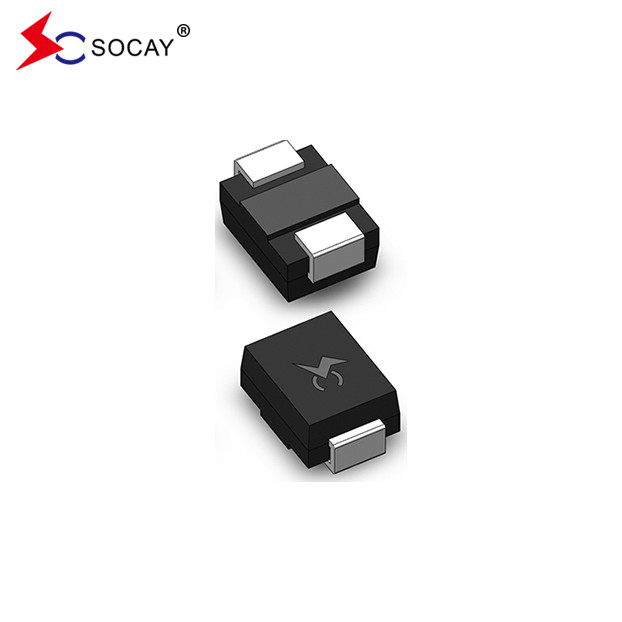

कम क्षमता वाले थाइरिस्टोर सर्ज सप्रेसर TSS सेमीकंडक्टर घटक P0640SB
डाटाशीट:PXXX0SB_v2103.1.pdf
| भाग संख्या | चिह्नित करना | वीडीआरएम@Iडीआरएम=5μA |
वीएस ① @100V/μS |
वीटी @Iटी=2.2A | मैंएस | मैंटी | मैंH |
C0 2 @1MHz, 2V पूर्वाग्रह |
| वीमिन | वीअधिकतम | वीअधिकतम | mAअधिकतम | एअधिकतम | mAमिन | पीएफ प्रकार | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | पी०७बी | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | पी15बी | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | पी18बी | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | पी23बी | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | पी४२बी | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
नोट्स: 1 Vs को 100KV/s पर मापा जाता है। 2 ऑफ-स्टेट कैपेसिटेंस को V में मापा जाता हैडीसी=2V, Vआरएमएस=1V, f=1MHz. |
||||||||
परिचय:
टीएसएस की विशेषता सटीक प्रवाह, तेज प्रतिक्रिया, उच्च झटके अवशोषण क्षमता, द्विध्रुवीय समरूपता और उच्च विश्वसनीयता है।
कार्य सिद्धांत
जब एक सर्किट के समानांतर कनेक्ट किया जाता है और डिवाइस नहीं चलता है, तो प्रतिरोध मूल्य उच्च होता है और सर्किट पर बहुत कम या कोई प्रभाव नहीं होने वाले एक खुले सर्किट के रूप में माना जा सकता है।जब कोई असामान्य धड़कन होजब असामान्य उच्च वोल्टेज गायब हो जाता है, यह अपनी उच्च प्रतिरोध स्थिति में लौटता है और सर्किट सामान्य रूप से काम करता है।
| पैरामीटर | परिभाषा |
| मैंएस | स्विचिंग करंट- चालू अवस्था में स्विच करने के लिए अधिकतम वर्तमान आवश्यक है |
| मैंडीआरएम | रिसाव वर्तमान- अधिकतम पीक ऑफ स्टेट करंट V पर मापा जाता हैडीआरएम |
| मैंH | रखरखाव करंट- न्यूनतम चालू स्थिति को बनाए रखने के लिए आवश्यक वर्तमान |
| मैंटी | चालू स्थिति में वर्तमान- अधिकतम नामित निरंतर चालू-स्थिति धारा |
| वीएस | स्विचिंग वोल्टेज- स्टैट पर स्विच करने से पहले अधिकतम वोल्टेज |
| वीडीआरएम | पीक ऑफ स्टेट वोल्टेज- अधिकतम वोल्टेज जो बंद अवस्था में रहते हुए लागू की जा सकती है |
| वीटी | चालू स्थिति में वोल्टेज- अधिकतम वोल्टेज मापा जाता है |
| सी0 | आउट-स्टेट क्षमता- बंद अवस्था में मापा गया विशिष्ट क्षमता |
| श्रृंखला | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
मैंटीएसएम 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| एक मिनट | एक मिनट | एक मिनट | एक मिनट | एक मिनट | एमिन | एक मिनट | एम्पीयर/μs अधिकतम | ||
| बी | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
नोट्स:
|
- पीक पल्स करंट रेटिंग (Iपीपी) दोहराव है और उत्पाद के जीवन के लिए गारंटी है। - मैंपीपी-40oC से +85oC के तापमान के दायरे में लागू होने वाले नामकरण - उपकरण प्रारंभ में -40°C < T के साथ थर्मल संतुलन में होना चाहिएJ< +150°C
|
||||||||
| उच्च तापमान वोल्टेज अवरुद्ध करना | 80% रेटेड वीडीआरएम (वीएसी पीक) +125°C या +150°C, सीसा सामग्री तांबा मिश्र धातु उच्च तापमान वोल्टेज अवरुद्ध 504 या 1008 घंटे MIL-STD-750 (विधि 1040) JEDEC, JESD22-A-101 | |
| तापमान चक्र | -65°C से +150°C तक, 15 मिनट तक रहना, 10 से 100 चक्र तक। MIL-STD-750 (विधि 1051) EIA/JEDEC, JESD22-A104 | |
| पक्षपाती तापमान और आर्द्रता | 52 वीडीसी (+85°C) 85% आरएच, 504 से 1008 घंटे तक | |
| उच्च तापमान भंडारण | +150°C 1008 hrs. MIL-STD-750 (विधि 1031) JEDEC, JESD22-A-101 | |
| कम तापमान भंडारण | -65°C, 1008 घंटे। | |
| थर्मल शॉक | 0°C से +100°C, 5 मिनट, 10 सेकंड स्थानांतरण, थर्मल शॉक 10 चक्र। MIL-STD-750 (विधि 1056) JEDEC, JESD22-A-106 | |
| ऑटोक्लेव (दबाव कुकर परीक्षण) | +121°C, 100%RH, 2atm, 24 से 168 घंटे तक. | |
| सोल्डरी गर्मी के प्रतिरोध | +260°C, 30 सेकंड. MIL-STD-750 (प्रक्रिया 2031) | |
| नमी के प्रति संवेदनशीलता का स्तर | 85% आरएच, +85°C, 168 घंटे, 3 रिफ्लो चक्र स्तर (+260°C पीक) JEDEC-J-STD-020, स्तर 1 |
| सीसा सामग्री | तांबा मिश्र धातु | |
| टर्मिनल समाप्त | 100% मैट टिन-प्लेट | |
| शरीर सामग्री | यूएल मान्यता प्राप्त एपॉक्सी 94V-0 ज्वलनशीलता वर्गीकरण को पूरा |
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश | |
| पीxxx0SB | DO-214AA | 2500 | टेप और रील -12mm/13′′ टेप | ईआईए -481 - डी |
