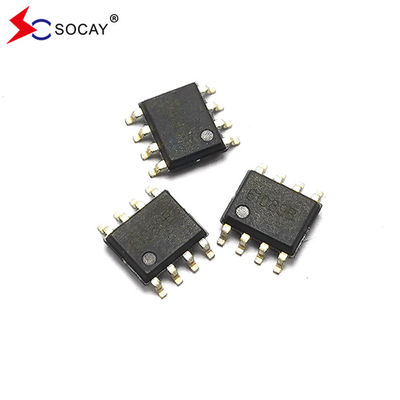

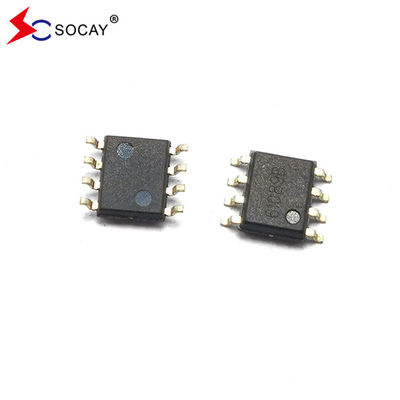

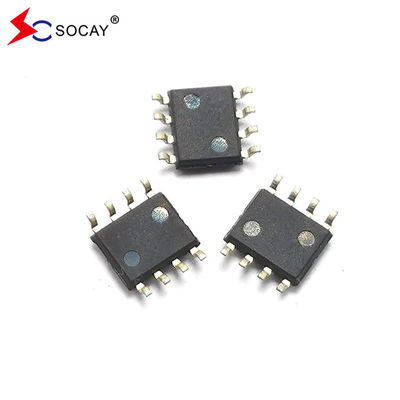

SOCAY SOP-8L पैकेज हाई वोल्टेज रिंगिंग SLIC प्रोटेक्टर TISP61089B थाइरिस्टोर सर्ज सप्रेसर (TSS) VF 3V
डाटाशीट:TISP61089B_v2108.1.pdf
| पैरामीटर | प्रतीक | मूल्य | इकाई | |
|
गैर-दोहराने वाला पीक ऑन स्टेट पल्स करंट |
10/1000μs | मैंपीपीएसएम | 30 | ए |
| (टेलकोर्डिया (बेलकोर) GR-1089-CORE, अंक 3) | ||||
| 5/310μs | 40 | |||
| (ITU-T K.20, के.21 और के.45, K.44 ओपन सर्किट वोल्टेज तरंग आकार 10/700 μs) | ||||
| 2/10μs | 120 | |||
| (टेलकोर्डिया (बेलकोर) GR-1089-CORE, अंक 3) | ||||
|
गैर दोहराव पीक ऑन स्टेट करंट (सिनोसाइडल) 60 हर्ट्ज |
0.1s | मैंटीएसएम | 6.5 | ए |
| 1s | 4.5 | |||
| 5s | 2.4 | |||
| तीस के दशक | 1.3 | |||
| ९०० | 0.72 | |||
| पुनरावर्ती पीक ऑफ-स्टेट वोल्टेज, Vजीके=0 | वीडीआरएम | -170 | वी | |
| दोहराने वाला पीक गेट-कैथोड वोल्टेज, Vकेए=0 | वीजीकेआरएम | -167 | वी | |
| खुली हवा के तापमान का परिचालन | टीए | -40~+85 | °C | |
| भंडारण तापमान सीमा | टीएसटीजी | -40~+150 | °C | |
| जंक्शन तापमान | टीJ | -40~+150 | °C | |
| 10 सेकंड के दौरान सोल्डरिंग के लिए अधिकतम सीसा तापमान | टीL | 260 | °C | |
| मुक्त हवा थर्मल प्रतिरोध के लिए जंक्शन | आरबीजेए | 120 | °C/W | |
| पैरामीटर | प्रतीक | परीक्षण की शर्तें | मिनट. | टाइप करें। | मैक्स. | इकाई |
| आगे का वोल्टेज | वीF | मैंF= 5A, tW= 200μs | -- | -- | 3 | वी |
| इम्पल्स पीक फॉरवर्ड रिकवरी वोल्टेज | वीएफआरएम | 2/10μs, IF= 100 ए, आरएस= 50Ω, di/dt = 80A/μs | -- | -- | 10 | वी |
| ऑफ स्टेट करंट | मैंD | वीD= -170V, Vजीके= 0, टीJ= 25°C | -- | -- | -5 | μA |
| वीD= -170V, Vजीके= 0, टीJ= 85°C | ||||||
| आवेग ब्रेकआउट वोल्टेज | वी(बीओ) | 2/10μs, Iटीएम= 100 ए, आरएस= 50Ω | -- | -- | -112 | वी |
| di/dt = -80A/μs, Vजीजी= -100V | ||||||
| रखरखाव करंट | मैंH | मैंटी= -1A, di/dt = 1A/ms, Vजीजी= -100V | -150 | -- | -- | mA |
| गेट रिवर्स करंट | मैंगैस | वीजीजी= Vजीके= -167V, Vकेए= 0, टीJ= 25°C | -- | -- | -5 | μA |
| वीजीजी= Vजीके= -167V, Vकेए= 0, टीJ= 85°C | ||||||
| गेट ट्रिगर करंट | मैंजीटी | मैंटी= 3A, tp(g) ≥ 20μs, Vजीजी= -100V | -- | -- | 5 | mA |
| गेट ट्रिगर वोल्टेज | वीजीटी | मैंटी= 3A, tp(g) ≥ 20μs, Vजीजी= -100V | -- | -- | 2.5 | वी |
| एनोड-कैथोड ऑफ-स्टेट कैपेसिटी | सीकेए | f = 1MHz,VD= 1V, Iजी= 0, VD= -3V | -- | -- | 110 | पीएफ |
| f = 1MHz,VD= 1V, Iजी= 0, VD= -48V | -- | -- | 55 |
विवरण:
यह उपकरण विशेष रूप से अस्थायी अधिभार के खिलाफ सब्सक्राइबर लाइन इंटरफेस सर्किट (एसएलआईसी) की रक्षा के लिए डिज़ाइन किया गया है। सकारात्मक अधिभार को 2 डायोड के साथ क्लिप किया जाता है।2 थाइरिस्टर्स द्वारा नकारात्मक वृद्धि को दबाया जाता है, उनके ब्रेकडाउन वोल्टेज गेट के माध्यम से वीबीएटी के लिए संदर्भित किया जा रहा है। यह घटक एक बहुत कम गेट ट्रिगर करंट प्रस्तुत करता है और SLIC पर ओवरवोल्टेज तनाव को कम करता है।
विशेषताएं:
|
अनुप्रयोग:
|
| उपकरण | पैकेज | नौवहन |
| TISP61089B | एसओपी-8एल | 3000 पीसीएस/रिल और टेप |
