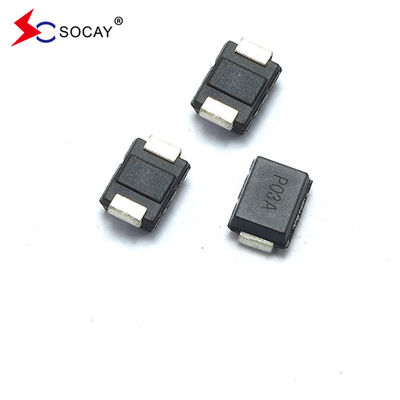

(TSS) P0080SB DO-214AA (SMB) पैकेज थाइरिस्टोर सर्ज सप्रेसर VDRM 6V VS 25V मार्किंग P008B
डाटाशीट:PXXX0SB_v2103.1.pdf
| भाग संख्या | चिह्नित करना | वीडीआरएम@Iडीआरएम=5μA |
वीएस ① @100V/μS |
वीटी @Iटी=2.2A | मैंएस | मैंटी | मैंH |
C0 2 @1MHz, 2V पूर्वाग्रह |
| वीमिन | वीअधिकतम | वीअधिकतम | mAअधिकतम | एअधिकतम | mAमिन | पीएफ प्रकार | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | पी०७बी | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | पी15बी | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | पी18बी | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | पी23बी | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | पी४२बी | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
नोट्स: 1 Vs को 100KV/s पर मापा जाता है। 2 ऑफ-स्टेट कैपेसिटेंस को V में मापा जाता हैडीसी=2V, Vआरएमएस=1V, f=1MHz. |
||||||||
टीएसएस के बारे में
टीएसएस की विशेषता सटीक प्रवाह, तेज प्रतिक्रिया, उच्च झटके अवशोषण क्षमता, द्विध्रुवीय समरूपता और उच्च विश्वसनीयता है।
विवरण:
PXXX0SB सीरीज को मोडेम, लाइन कार्ड, सीपीई और डीएसएल जैसे ब्रॉडबैंड उपकरणों को ओवर-वोल्टेज ट्रांजिटर्स से क्षतिग्रस्त करने से बचाने के लिए डिज़ाइन किया गया है।श्रृंखला एक सतह माउंट समाधान प्रदान करती है जो उपकरणों को वैश्विक नियामक मानकों का अनुपालन करने में सक्षम बनाती है.
विशेषताएं:
|
u कम वोल्टेज ओवरसोच u कम चालू स्थिति वोल्टेज u सीमा के भीतर कई बार वृद्धि के बाद वृद्धि क्षमता में गिरावट नहीं आती है u रेटिंग से अधिक सर्ज होने पर शॉर्ट सर्किट विफल होता है u कम क्षमता |
| पैरामीटर | परिभाषा |
| मैंएस | स्विचिंग करंट- चालू अवस्था में स्विच करने के लिए अधिकतम वर्तमान आवश्यक है |
| मैंडीआरएम | रिसाव वर्तमान- अधिकतम पीक ऑफ स्टेट करंट V पर मापा जाता हैडीआरएम |
| मैंH | रखरखाव करंट- न्यूनतम चालू स्थिति को बनाए रखने के लिए आवश्यक वर्तमान |
| मैंटी | चालू स्थिति में वर्तमान- अधिकतम नामित निरंतर चालू-स्थिति धारा |
| वीएस | स्विचिंग वोल्टेज- स्टैट पर स्विच करने से पहले अधिकतम वोल्टेज |
| वीडीआरएम | पीक ऑफ स्टेट वोल्टेज- अधिकतम वोल्टेज जो बंद अवस्था में रहते हुए लागू की जा सकती है |
| वीटी | चालू स्थिति में वोल्टेज- अधिकतम वोल्टेज मापा जाता है |
| सी0 | आउट-स्टेट क्षमता- बंद अवस्था में मापा गया विशिष्ट क्षमता |
| श्रृंखला | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
मैंटीएसएम 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| एक मिनट | एक मिनट | एक मिनट | एक मिनट | एक मिनट | एमिन | एक मिनट | एम्पीयर/μs अधिकतम | ||
| बी | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
नोट्स:
|
- पीक पल्स करंट रेटिंग (Iपीपी) दोहराव है और उत्पाद के जीवन के लिए गारंटी है। - मैंपीपी-40oC से +85oC के तापमान के दायरे में लागू होने वाले नामकरण - उपकरण प्रारंभ में -40°C < T के साथ थर्मल संतुलन में होना चाहिएJ< +150°C
|
||||||||
| उच्च तापमान वोल्टेज अवरुद्ध करना | 80% रेटेड वीडीआरएम (वीएसी पीक) +125°C या +150°C, सीसा सामग्री तांबा मिश्र धातु उच्च तापमान वोल्टेज अवरुद्ध 504 या 1008 घंटे MIL-STD-750 (विधि 1040) JEDEC, JESD22-A-101 | |
| तापमान चक्र | -65°C से +150°C तक, 15 मिनट तक रहना, 10 से 100 चक्र तक। MIL-STD-750 (विधि 1051) EIA/JEDEC, JESD22-A104 | |
| पक्षपाती तापमान और आर्द्रता | 52 वीडीसी (+85°C) 85% आरएच, 504 से 1008 घंटे तक | |
| उच्च तापमान भंडारण | +150°C 1008 hrs. MIL-STD-750 (विधि 1031) JEDEC, JESD22-A-101 | |
| कम तापमान भंडारण | -65°C, 1008 घंटे। | |
| थर्मल शॉक | 0°C से +100°C, 5 मिनट, 10 सेकंड स्थानांतरण, थर्मल शॉक 10 चक्र। MIL-STD-750 (विधि 1056) JEDEC, JESD22-A-106 | |
| ऑटोक्लेव (दबाव कुकर परीक्षण) | +121°C, 100%RH, 2atm, 24 से 168 घंटे तक. | |
| सोल्डरी गर्मी के प्रतिरोध | +260°C, 30 सेकंड. MIL-STD-750 (प्रक्रिया 2031) | |
| नमी के प्रति संवेदनशीलता का स्तर | 85% आरएच, +85°C, 168 घंटे, 3 रिफ्लो चक्र स्तर (+260°C पीक) JEDEC-J-STD-020, स्तर 1 |
| सीसा सामग्री | तांबा मिश्र धातु | |
| टर्मिनल समाप्त | 100% मैट टिन-प्लेट | |
| शरीर सामग्री | यूएल मान्यता प्राप्त एपॉक्सी 94V-0 ज्वलनशीलता वर्गीकरण को पूरा |
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश | |
| पीxxx0SB | DO-214AA | 2500 | टेप और रील -12mm/13′′ टेप | ईआईए -481 - डी |
अर्धचालक डिस्चार्ज ट्यूबों का चयनः
टीएसएस का चयन करते समय निम्नलिखित सिद्धांतों का पालन किया जाना चाहिए:
1. कट-ऑफ वोल्टेज का चयन VDRM: कट-ऑफ वोल्टेज संरक्षित सर्किट के अधिकतम संचालन वोल्टेज से अधिक होना चाहिए;
2संक्रमण वोल्टेज का चयन VBO: संक्रमण वोल्टेज अधिकतम क्षणिक पीक वोल्टेज से कम होना चाहिए जिसे उपकरण सहन कर सकता है;
3- रखरखाव धारा IH का चयनः रखरखाव धारा उपकरण के संचालन धारा और शॉर्ट सर्किट धारा से अधिक होनी चाहिए;
4. परजीवी क्षमता का चयन C: परजीवी क्षमता का चयन सर्किट द्वारा अनुमति दी गई सम्मिलन हानि या संकेत संचरण की आवृत्ति के अनुसार किया जाता है;
5. बढ़त धारा का चयनः सर्किट या बढ़त परीक्षण मानकों की आवश्यकताओं के अनुसार बढ़त धारा के विभिन्न स्तरों का चयन किया जाता है।
