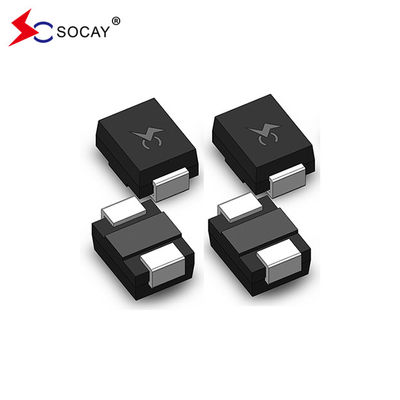

P0080SA @10/700μS,2KV सतह माउंट थाइरिस्टोर सर्ज सप्रेसर (TSS) कम वोल्टेज ओवरशोट
डाटाशीट:PXXX0SA_v2103.1.pdf
| भाग संख्या | चिह्नित करना | वीडीआरएम@Iडीआरएम=5μA |
वीएस ① @100V/μS |
वीटी @Iटी=2.2A | मैंएस | मैंटी | मैंH |
C0 2 @1MHz, 2V पूर्वाग्रह |
| वीमिन | वीअधिकतम | वीअधिकतम | mAअधिकतम | एअधिकतम | mAमिन | पीएफप्रकार | ||
| P0080SA | P008A | 6 | 25 | 4 | 800 | 2.2 | 50 | 50 |
| P0300SA | P03A | 25 | 40 | 4 | 800 | 2.2 | 50 | 70 |
| P0640SA | P06A | 58 | 77 | 4 | 800 | 2.2 | 150 | 50 |
| P0720SA | P07A | 65 | 88 | 4 | 800 | 2.2 | 150 | 50 |
| P0900SA | P09A | 75 | 98 | 4 | 800 | 2.2 | 150 | 45 |
| P1100SA | P11A | 90 | 130 | 4 | 800 | 2.2 | 150 | 45 |
| P1300SA | P13A | 120 | 160 | 4 | 800 | 2.2 | 150 | 45 |
| P1500SA | P15A | 140 | 180 | 4 | 800 | 2.2 | 150 | 40 |
| P1800SA | P18A | 170 | 220 | 4 | 800 | 2.2 | 150 | 40 |
| P2300SA | P23A | 190 | 260 | 4 | 800 | 2.2 | 150 | 35 |
| P2600SA | P26A | 220 | 300 | 4 | 800 | 2.2 | 150 | 35 |
| P3100SA | P31A | 275 | 350 | 4 | 800 | 2.2 | 150 | 30 |
| P3500SA | P35A | 320 | 400 | 4 | 800 | 2.2 | 150 | 30 |
|
नोट्स: 1 Vs को 100KV/s पर मापा जाता है। 2 ऑफ-स्टेट कैपेसिटेंस को V में मापा जाता हैडीसी=2V, Vआरएमएस=1V, f=1MHz. |
||||||||
विवरण:
PXXX0SA सीरीज को मोडेम, लाइन कार्ड, सीपीई और डीएसएल जैसे ब्रॉडबैंड उपकरण को क्षतिग्रस्त ओवर-वोल्टेज ट्रांजिट से बचाने के लिए डिज़ाइन किया गया है।
यह श्रृंखला एक सतह माउंट समाधान प्रदान करती है जो उपकरणों को वैश्विक नियामक मानकों का अनुपालन करने में सक्षम बनाती है।
विशेषताएं:
|
u कम वोल्टेज ओवरसोच u कम चालू स्थिति वोल्टेज u सीमा के भीतर कई बार वृद्धि के बाद वृद्धि क्षमता में गिरावट नहीं आती है u रेटिंग से अधिक सर्ज होने पर शॉर्ट सर्किट विफल होता है u कम क्षमता |
लागू वैश्विक मानक:
|
u टीआईए-968-ए u आईटीयू K.20/21 उन्नत स्तर u आईटीयू K.20/21 बुनियादी स्तर u GR 1089 इंटर बिल्डिंग u GR 1089 इंटर बिल्डिंग आईईसी 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| पैरामीटर | परिभाषा |
| मैंएस | स्विचिंग करंट- चालू अवस्था में स्विच करने के लिए अधिकतम वर्तमान आवश्यक है |
| मैंडीआरएम | रिसाव वर्तमान- अधिकतम पीक ऑफ स्टेट करंट V पर मापा जाता हैडीआरएम |
| मैंH | रखरखाव करंट- न्यूनतम चालू स्थिति को बनाए रखने के लिए आवश्यक वर्तमान |
| मैंटी | चालू स्थिति में वर्तमान- अधिकतम नामित निरंतर चालू-स्थिति धारा |
| वीएस | स्विचिंग वोल्टेज- स्टैट पर स्विच करने से पहले अधिकतम वोल्टेज |
| वीडीआरएम | पीक ऑफ स्टेट वोल्टेज- अधिकतम वोल्टेज जो बंद अवस्था में रहते हुए लागू की जा सकती है |
| वीटी | चालू स्थिति में वोल्टेज- अधिकतम वोल्टेज मापा जाता है |
| सी0 | आउट-स्टेट क्षमता- बंद अवस्था में मापा गया विशिष्ट क्षमता |
| श्रृंखला | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
मैंटीएसएम 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| एक मिनट | एक मिनट | एक मिनट | एक मिनट | एक मिनट | एमिन | एक मिनट | एम्पीयर/μs अधिकतम | ||
| ए | 150 | 150 | 90 | 50 | 45 | 50 | 20 | 500 | |
|
नोट्स:
|
- पीक पल्स करंट रेटिंग (Iपीपी) दोहराव है और उत्पाद के जीवन के लिए गारंटी है। - मैंपीपी-40oC से +85oC के तापमान के दायरे में लागू होने वाले नामकरण - उपकरण प्रारंभ में -40°C < T के साथ थर्मल संतुलन में होना चाहिएJ< +150°C
|
||||||||
| सीसा सामग्री | तांबा मिश्र धातु | |
| टर्मिनल समाप्त | 100% मैट टिन-प्लेट | |
| शरीर सामग्री | यूएल मान्यता प्राप्त एपॉक्सी 94V-0 ज्वलनशीलता वर्गीकरण को पूरा |
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश | |
| पीxxx0Sए | DO-214AA | 2500 | टेप और रील -12mm/13′′ टेप | ईआईए -481 - डी |
