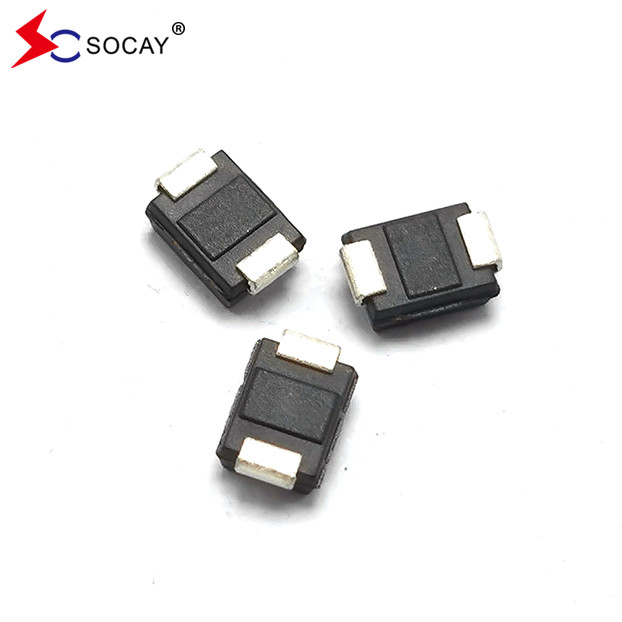

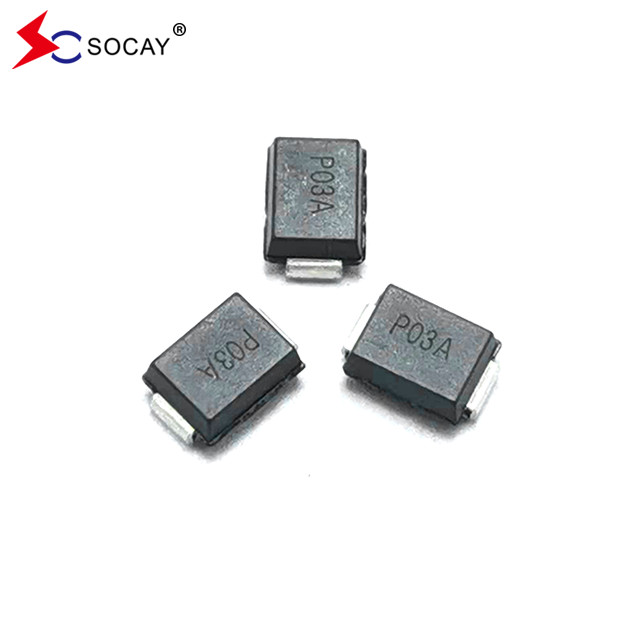

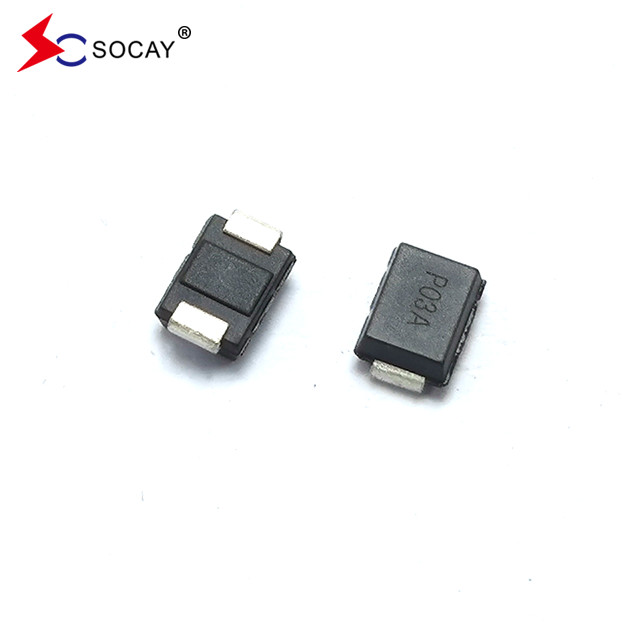

SOCAY P3100SB 4KV DO-214AA P3100SB थाइरिस्टोर ओवरज प्रोटेक्शन डिवाइस 100A 275V SMD
डाटाशीट:PXXX0SB_v2103.1.pdf
1चयन विधि
1ग्राहक के उत्पाद, ऑपरेटिंग वोल्टेज, आवेदन पोर्ट, सुरक्षा स्तर को जानने के लिए।
2, ब्रेक-स्टेट वोल्टेज > सर्किट पर डीसी कार्य वोल्टेज।
3अनुप्रयोग पोर्ट और सुरक्षा स्तर के अनुसार उपकरण की क्षमता मूल्य और प्रवाह दर का चयन करें।
| भाग संख्या | चिह्नित करना | वीडीआरएम@Iडीआरएम=5μA |
वीएस ① @100V/μS |
वीटी @Iटी=2.2A | मैंएस | मैंटी | मैंH |
C0 2 @1MHz, 2V पूर्वाग्रह |
| वीमिन | वीअधिकतम | वीअधिकतम | mAअधिकतम | एअधिकतम | mAमिन | पीएफ प्रकार | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | पी०७बी | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | पी15बी | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | पी18बी | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | पी23बी | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | पी४२बी | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
नोट्स: 1 Vs को 100KV/s पर मापा जाता है। 2 ऑफ-स्टेट कैपेसिटेंस को V में मापा जाता हैडीसी=2V, Vआरएमएस=1V, f=1MHz. |
||||||||
| पैरामीटर | परिभाषा |
| मैंएस | स्विचिंग करंट- चालू अवस्था में स्विच करने के लिए अधिकतम वर्तमान आवश्यक है |
| मैंडीआरएम | रिसाव वर्तमान- अधिकतम पीक ऑफ स्टेट करंट V पर मापा जाता हैडीआरएम |
| मैंH | रखरखाव करंट- न्यूनतम चालू स्थिति को बनाए रखने के लिए आवश्यक वर्तमान |
| मैंटी | चालू स्थिति में वर्तमान- अधिकतम नामित निरंतर चालू-स्थिति धारा |
| वीएस | स्विचिंग वोल्टेज- स्टैट पर स्विच करने से पहले अधिकतम वोल्टेज |
| वीडीआरएम | पीक ऑफ स्टेट वोल्टेज- अधिकतम वोल्टेज जो बंद अवस्था में रहते हुए लागू की जा सकती है |
| वीटी | चालू स्थिति में वोल्टेज- अधिकतम वोल्टेज मापा जाता है |
| सी0 | आउट-स्टेट क्षमता- बंद अवस्था में मापा गया विशिष्ट क्षमता |
| श्रृंखला | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
मैंटीएसएम 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| एक मिनट | एक मिनट | एक मिनट | एक मिनट | एक मिनट | एमिन | एक मिनट | एम्पीयर/μs अधिकतम | ||
| बी | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
नोट्स:
|
- पीक पल्स करंट रेटिंग (Iपीपी) दोहराव है और उत्पाद के जीवन के लिए गारंटी है। - मैंपीपी-40oC से +85oC के तापमान के दायरे में लागू होने वाले नामकरण - उपकरण प्रारंभ में -40°C < T के साथ थर्मल संतुलन में होना चाहिएJ< +150°C
|
||||||||
| उच्च तापमान वोल्टेज अवरुद्ध करना | 80% रेटेड वीडीआरएम (वीएसी पीक) +125°C या +150°C, सीसा सामग्री तांबा मिश्र धातु उच्च तापमान वोल्टेज अवरुद्ध 504 या 1008 घंटे MIL-STD-750 (विधि 1040) JEDEC, JESD22-A-101 | |
| तापमान चक्र | -65°C से +150°C तक, 15 मिनट तक रहना, 10 से 100 चक्र तक। MIL-STD-750 (विधि 1051) EIA/JEDEC, JESD22-A104 | |
| पक्षपाती तापमान और आर्द्रता | 52 वीडीसी (+85°C) 85% आरएच, 504 से 1008 घंटे तक | |
| उच्च तापमान भंडारण | +150°C 1008 hrs. MIL-STD-750 (विधि 1031) JEDEC, JESD22-A-101 | |
| कम तापमान भंडारण | -65°C, 1008 घंटे। | |
| थर्मल शॉक | 0°C से +100°C, 5 मिनट, 10 सेकंड स्थानांतरण, थर्मल शॉक 10 चक्र। MIL-STD-750 (विधि 1056) JEDEC, JESD22-A-106 | |
| ऑटोक्लेव (दबाव कुकर परीक्षण) | +121°C, 100%RH, 2atm, 24 से 168 घंटे तक. | |
| सोल्डरी गर्मी के प्रतिरोध | +260°C, 30 सेकंड. MIL-STD-750 (प्रक्रिया 2031) | |
| नमी के प्रति संवेदनशीलता का स्तर | 85% आरएच, +85°C, 168 घंटे, 3 रिफ्लो चक्र स्तर (+260°C पीक) JEDEC-J-STD-020, स्तर 1 |
| सीसा सामग्री | तांबा मिश्र धातु | |
| टर्मिनल समाप्त | 100% मैट टिन-प्लेट | |
| शरीर सामग्री | यूएल मान्यता प्राप्त एपॉक्सी 94V-0 ज्वलनशीलता वर्गीकरण को पूरा |
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश | |
| पीxxx0SB | DO-214AA | 2500 | टेप और रील -12mm/13′′ टेप | ईआईए -481 - डी |
