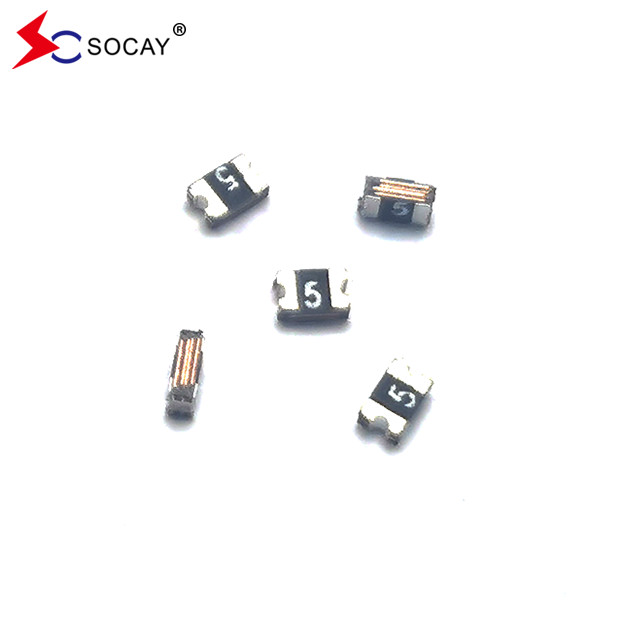

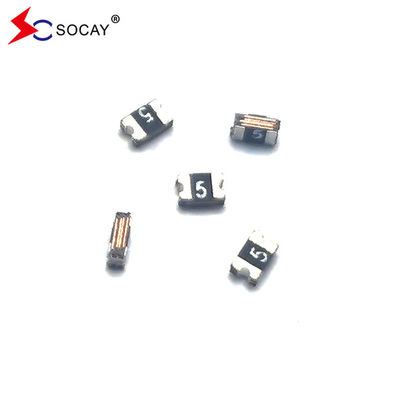

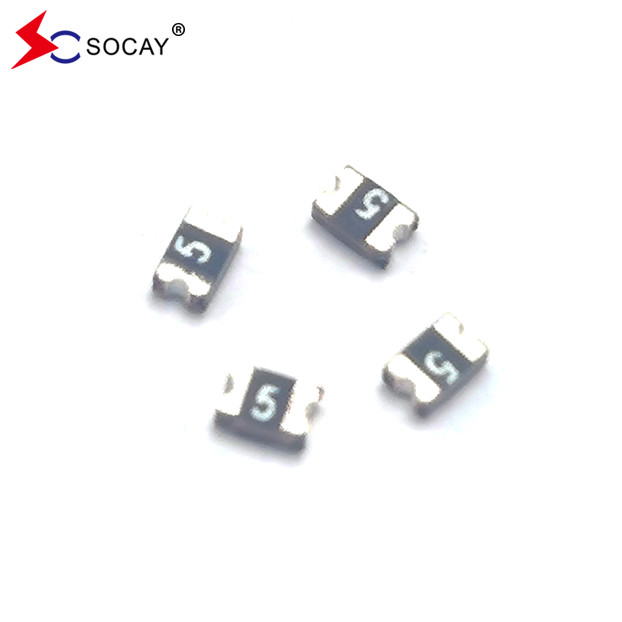

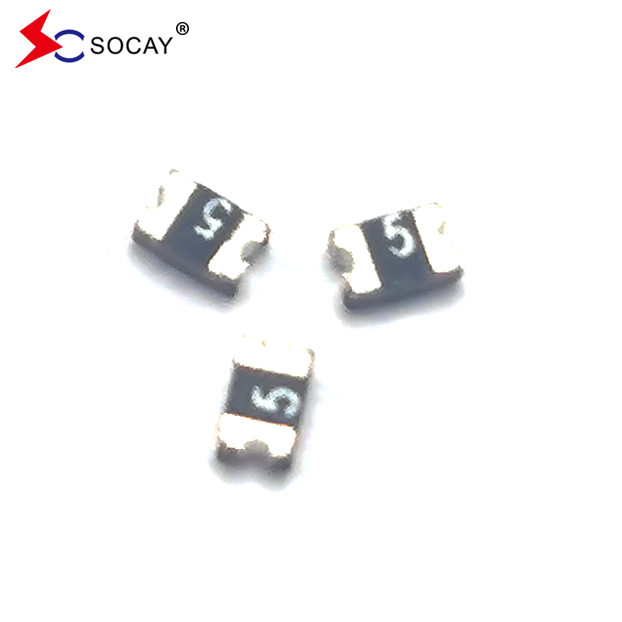

SOCAY PPTC रीसेट करने योग्य फ्यूज SCF050-9-0805RB 0.5A 9Vmax SMD0805 पैकेज Imax 40A
डाटाशीट:SCF0805RB श्रृंखला_v2208.1.pdf
| भाग संख्या | चालू रखें | ट्रिप वर्तमान | नामित वोल्टेज | अधिकतम करंट | विशिष्ट शक्ति |
अधिकतम समय ट्रिप |
प्रतिरोध | ||
| मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp. (डब्ल्यू) |
वर्तमान (A) |
समय (सेक.) |
आरमिन (Ω) |
आरअधिकतम 1 (Ω) |
|
| SCF005-0805RB | 0.05 | 0.15 | 15.0 | 100 | 0.50 | 0.50 | 1.50 | 1.500 | 25.00 |
| SCF010-0805RB | 0.10 | 0.30 | 15.0 | 100 | 0.50 | 0.50 | 1.50 | 1.000 | 8.000 |
| SCF010-24-0805RB | 0.10 | 0.30 | 24.0 | 100 | 0.50 | 0.50 | 1.50 | 1.000 | 8.000 |
| SCF020-0805RB | 0.20 | 0.50 | 9.0 | 100 | 0.50 | 8.00 | 0.02 | 0.500 | 3.500 |
| SCF025-0805RB | 0.25 | 0.50 | 6.0 | 100 | 0.50 | 8.00 | 0.02 | 0.450 | 3.200 |
| SCF030-0805RB | 0.30 | 0.70 | 6.0 | 100 | 0.50 | 8.00 | 0.10 | 0.250 | 2.000 |
| SCF035-0805RB | 0.35 | 0.75 | 6.0 | 100 | 0.50 | 8.00 | 0.10 | 0.250 | 1.200 |
| SCF035-12-0805RB | 0.35 | 0.75 | 12.0 | 100 | 0.50 | 8.00 | 0.10 | 0.250 | 1.300 |
| SCF050-0805RB | 0.50 | 1.00 | 6.0 | 100 | 0.60 | 8.00 | 0.10 | 0.150 | 0.850 |
| SCF050-9-0805RB | 0.50 | 1.00 | 9.0 | 40 | 0.50 | 8.00 | 0.10 | 0.150 | 0.900 |
| SCF075-0805RB | 0.75 | 1.50 | 6.0 | 100 | 0.60 | 8.00 | 0.20 | 0.090 | 0.385 |
| SCF100-0805RB | 1.00 | 1.95 | 6.0 | 100 | 0.60 | 8.00 | 0.30 | 0.060 | 0.230 |
| SCF110-0805RB | 1.10 | 2.20 | 6.0 | 100 | 0.60 | 8.00 | 0.30 | 0.060 | 0.210 |
|
मैं रोकनाअधिकतम वर्तमान डिवाइस 25 में ट्रिगर नहीं होगा°Cअभी भी हवा। मैं यात्रा= ट्रिप करंट. न्यूनतम करंट जिस पर डिवाइस हमेशा 25 में ट्रिप करेगा°Cअभी भी हवा। वी अधिकतम= अधिकतम ऑपरेटिंग वोल्टेज डिवाइस बिना किसी क्षति के नामित धारा (Imax) पर सहन कर सकता है। मैं अधिकतम= अधिकतम दोष वर्तमान डिवाइस नामित वोल्टेज (Vmax) पर क्षति के बिना सामना कर सकता है। पी dप्रकार= अधिकतम शक्ति अपव्यय जब डिवाइस 25 में ट्रिगर की स्थिति में है°Cनामित वोल्टेज पर स्थिर वायु वातावरण। आर मिन= 25 पर ट्रिगर करने से पहले डिवाइस का न्यूनतम प्रतिरोध°C. आर अधिकतम 1= अधिकतम उपकरण प्रतिरोध एक घंटे के बाद मापा जाता है। |
|||||||||
विशेषताएं:
|
u RoHS अनुरूप और हेलोजन मुक्त u तेजी से ट्रिपिंग, 0805 आयाम, सतह पर घुड़सवार, ठोस अवस्था u ऑपरेटिंग करंटः 0.05A ~ 1.10A u अधिकतम वोल्टेजः 6V ~ 24Vdc u संचालन तापमानः -40°C ~ + 85°C
|
| परीक्षणपद | परीक्षण की शर्तें | स्वीकार करें / अस्वीकृति मानदंड |
| प्रतिरोध | स्थिर हवा में @ 25°C | आरमिन≤R≤R1अधिकतम |
| यात्रा का समय | निर्दिष्ट धारा, Vअधिकतम, 25°C | T≤यात्रा के लिए अधिकतम समय |
| रखरखाव करंट | 30 मिनट, 1 बजेH | कोई यात्रा नहीं |
| यात्रा चक्र जीवन | वीअधिकतम, मैंअधिकतम, 100साइकिल | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीअधिकतम, 1 घंटा | कोई धनुष या जलन नहीं |
| टर्मिनल सामग्री | टिन-प्लेट्ड निकेल-कॉपर |
| सोल्डरिंग क्षेत्र | ईआईए विनिर्देश RS 186-9E और ANSI/J-STD-002 श्रेणी 3 को पूरा करता है। |
| परीक्षणपद | परीक्षण की शर्तें | प्रतिरोध परिवर्तन |
| निष्क्रिय वृद्धावस्था | 85°C, 1000 घंटे | ±10% |
| आर्द्रता वृद्धावस्था | 85°C/85%RH.100 घंटे | ± 5% |
| थर्मल शॉक |
MIL-STD-202, विधि 107G +85°C/-40°C, 20 बार |
±33% विशिष्ट प्रतिरोध परिवर्तन |
| विलायक प्रतिरोध | MIL-STD-202, विधि 215 | कोई परिवर्तन नहीं |
| कंपन | ML-STD-883C, परीक्षण की स्थिति A | कोई परिवर्तन नहीं |
| मॉडल | अधिकतम परिवेश संचालन तापमान (°C) | ||||||||
| -40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-0805RB | 0.070 | 0.063 | 0.058 | 0.050 | 0.043 | 0.035 | 0.030 | 0.025 | 0.018 |
| SCF010-0805RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| SCF010-24-0805RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| SCF020-0805RB | 0.280 | 0.250 | 0.230 | 0.200 | 0.170 | 0.140 | 0.120 | 0.100 | 0.070 |
| SCF025-0805RB | 0.350 | 0.310 | 0.290 | 0.250 | 0.210 | 0.180 | 0.150 | 0.013 | 0.090 |
| SCF030-0805RB | 0.420 | 0.380 | 0.350 | 0.300 | 0.255 | 0.210 | 0.180 | 0.150 | 0.110 |
| SCF035-0805RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| SCF035-12-0805RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| SCF050-0805RB | 0.680 | 0.620 | 0.550 | 0.500 | 0.400 | 0.370 | 0.330 | 0.290 | 0.230 |
| SCF050-9-0805RB | 0.680 | 0.620 | 0.550 | 0.500 | 0.400 | 0.370 | 0.330 | 0.290 | 0.230 |
| SCF075-0805RB | 1.000 | 0.900 | 0.790 | 0.750 | 0.630 | 0.570 | 0.530 | 0.410 | 0.340 |
| SCF100-0805RB | 1.350 | 1.250 | 1.100 | 1.000 | 0.820 | 0.740 | 0.650 | 0.550 | 0.420 |
| SCF110-0805RB | 1.450 | 1.350 | 1.200 | 1.100 | 0.920 | 0.840 | 0.750 | 0.650 | 0.520 |
| भाग संख्या | मात्रा | भाग संख्या | मात्रा |
| SCF005-0805RB | 5000 पीसीएस | SCF035-12-0805RB | 5000 पीसीएस |
| SCF010-0805RB/SCF010-24-0805RB | 5000 पीसीएस | SCF050-0805RB | 5000 पीसीएस |
| SCF020-0805RB | 5000 पीसीएस | SCF050-9-0805RB | 4000 पीसीएस |
| SCF025-0805RB | 5000 पीसीएस | SCF075-0805RB | 4000 पीसीएस |
| SCF030-0805RB | 5000 पीसीएस | SCF100-0805RB | 4000 पीसीएस |
| SCF035-0805RB | 5000 पीसीएस | SCF110-0805RB | 4000 पीसीएस |
