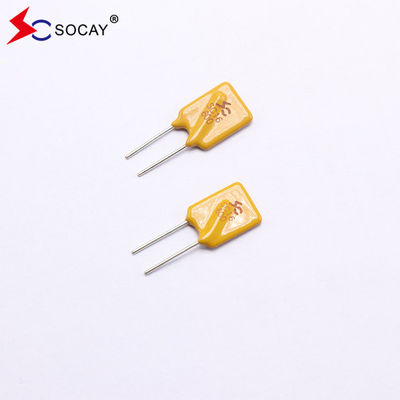

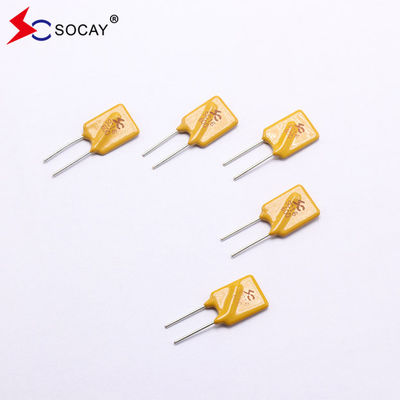

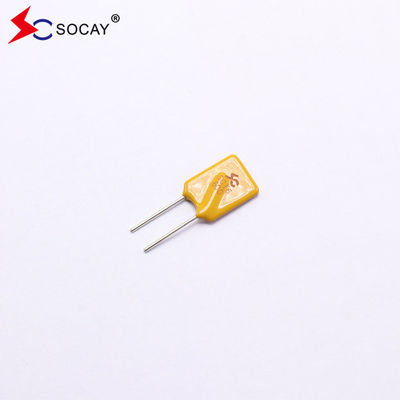

रेडियल लीड रीसेट करने योग्य पॉलिमर PPTC SC16-600SZ0D 6A Ihold 16Vmax 2.80W फास्ट डिलीवरी टाइम
डाटाशीट:SC16-600SZ0D_v2108.1.pdf
| भाग संख्या | मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp (डब्ल्यू) |
अधिकतम समय ट्रिप |
आरअस्तित्व | |||
|
वर्तमान (A) |
समय (S) |
आरमिन (Ω) |
आरअधिकतम (Ω) |
आर1अधिकतम (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
मैंरोकना= स्टैंड करंटः अधिकतम करंट जिस पर डिवाइस 25°C पर स्थिर हवा में ट्रिगर नहीं होगा। मैंयात्रा= ट्रिप करंटः न्यूनतम करंट जिस पर डिवाइस हमेशा 25°C पर हवा में रहेगा। वीअधिकतम= अधिकतम वोल्टेज डिवाइस बिना किसी क्षति के रेटेड करंट का सामना कर सकता है। मैंअधिकतम= अधिकतम दोष वर्तमान डिवाइस नामित वोल्टेज पर क्षति के बिना सहन कर सकते हैं। टीयात्रा=निर्दिष्ट करंट पर अधिकतम समय तक ट्रिप करना। पीdtyp.= विशिष्ट शक्ति अपव्यय: वायु वातावरण में होने पर उपकरण द्वारा अपव्यय की जाने वाली शक्ति की विशिष्ट मात्रा। आरमिन= ट्रिप से पहले 25°C पर डिवाइस का न्यूनतम प्रतिरोध। आरअधिकतम= ट्रिप से पहले 25°C पर डिवाइस का अधिकतम प्रतिरोध। आर1अधिकतम= डिवाइस का अधिकतम प्रतिरोध 25°C पर ट्रिगर होने के एक घंटे बाद मापा जाता है। सावधानीः निर्दिष्ट रेटिंग से अधिक संचालन से क्षति हो सकती है और संभावित आर्किंग और लौ हो सकती है। |
||||||||||
विशेषताएं:
|
u RoHS अनुरूप और हेलोजन मुक्त u रेडियल लीड वाले उपकरण u प्रबलित, ज्वाला retardant epoxy polymer insulating material UL94V-0 आवश्यकताओं को पूरा करता है u ऑपरेटिंग करंटः 6.00A, अधिकतम वोल्टेजः 16Vdc, ऑपरेटिंग तापमानः -40°C से +85°C
|
अनुप्रयोग:
|
u यूएसबी हब, पोर्ट और परिधीय उपकरण u पावर पोर्ट u IEEE1394 पोर्ट u मोटर सुरक्षा कंप्यूटर और परिधीय उपकरण u सामान्य इलेक्ट्रॉनिक्स |
| परिवेश संचालन तापमान | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| प्रतिशतआरशिक्षा | 145% | 130% | 120% | १००% | 95% | 88% | 80% | ७१% | 66% | 56% |
| परीक्षण | परीक्षण की शर्तें | स्वीकार/अस्वीकार मानदंड |
| प्रतिरोध | स्थिर हवा में @25±2°C | आरमिन≤R≤Rअधिकतम |
| चालू रखें | 60 मिनट, I पररोकना, स्थिर हवा में @25±2°C | कोई यात्रा नहीं |
| यात्रा का समय | निर्दिष्ट धारा, Vअधिकतम, @25±2°C | T≤यात्रा के लिए अधिकतम समय |
| यात्रा चक्र जीवन | वीअधिकतम, मैंअधिकतम,100 चक्र | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीमैक्स, 24 घंटे | कोई धनुष या जलन नहीं |
| सीसा सामग्री |
0.03-1.85A टिन लेपित तांबा लेपित स्टील 2.50-5.00A टिन-प्लेट तांबा |
| सोल्डरिंग विशेषताएं | MIL-STD-202, विधि 208E के अनुसार मिलाप क्षमता |
| इन्सुलेटिंग सामग्री | प्रबलित, लौ retardant epoxy polymer UL 94V-0 आवश्यकताओं को पूरा करता है। |
| उपकरण की लेबलिंग | चिह्नित है ′′SC′′, वोल्टेज, रेटेड करंट |
