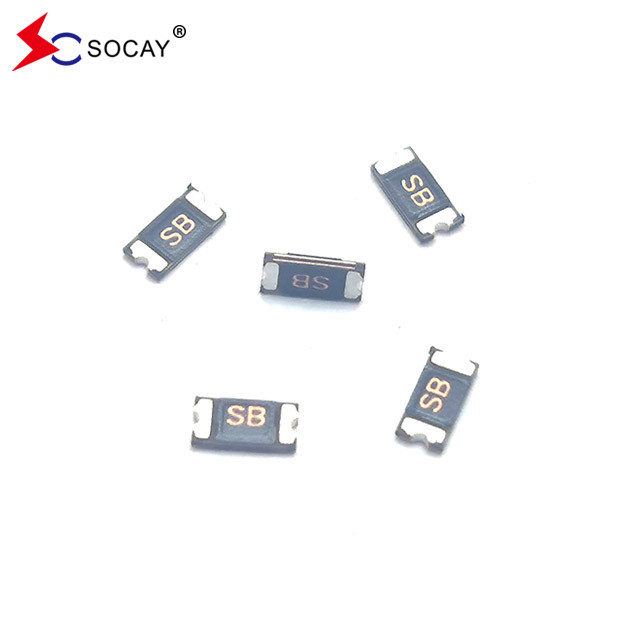

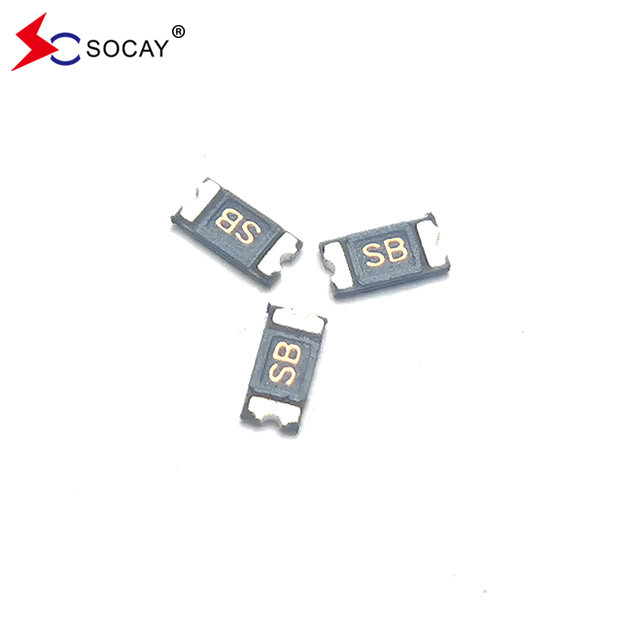

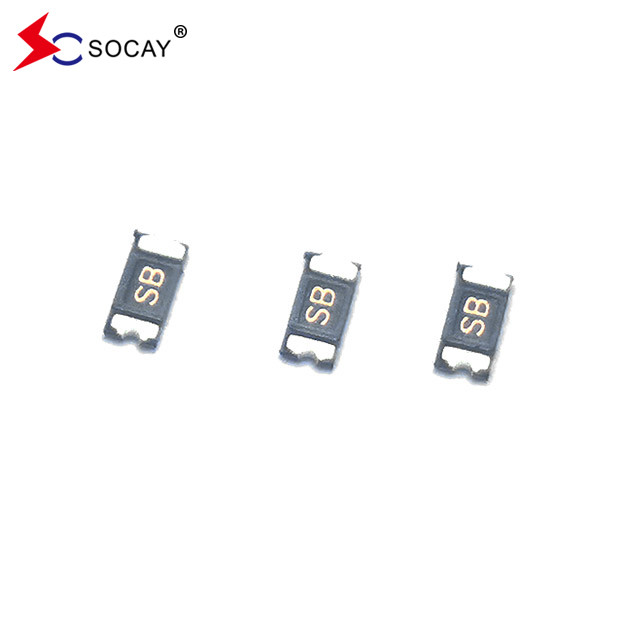

मूल फैक्टरी आपूर्ति 24V रीसेट करने योग्य फ्यूज PPTC SCF035-24-1206RB SMD1206 पैकेज Imax 100A
डाटाशीट:SCF1206RB श्रृंखला_v2207.1.pdf
| भाग संख्या | चालू रखें | ट्रिप वर्तमान | नामित वोल्टेज | अधिकतम करंट | विशिष्ट शक्ति |
अधिकतम समय ट्रिप |
प्रतिरोध | ||
| मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp. (डब्ल्यू) |
वर्तमान (A) |
समय (सेक.) |
आरमिन (Ω) |
आरअधिकतम 1 (Ω) |
|
| SCF005-1206RB | 0.05 | 0.15 | 60.0 | 100 | 0.4 | 0.25 | 1.50 | 3.600 | 50.00 |
| SCF010-1206RB | 0.10 | 0.25 | 60.0 | 100 | 0.4 | 0.50 | 1.00 | 1.600 | 15.00 |
| SCF012-1206RB | 0.12 | 0.29 | 30.0 | 100 | 0.4 | 1.00 | 0.20 | 1.350 | 12.00 |
| SCF016-1206RB | 0.16 | 0.37 | 30.0 | 100 | 0.4 | 1.00 | 0.30 | 1.000 | 6.000 |
| SCF020-1206RB | 0.20 | 0.46 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| SCF020-30-1206RB | 0.20 | 0.46 | 30.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| SCF025-24-1206RB | 0.25 | 0.50 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| SCF025-1206RB | 0.25 | 0.50 | 16.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| SCF030-1206RB | 0.30 | 0.65 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 2.000 |
| SCF035-1206RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.300 |
| SCF035-24-1206RB | 0.35 | 0.75 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| SCF035-30-1206RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| SCF050-1206RB | 0.50 | 1.00 | 6.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| SCF050-13.2-1206RB | 0.50 | 1.00 | 13.2 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| SCF050-16-1206RB | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 1.000 |
| SCF050-24-1206RB | 0.50 | 1.00 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.750 |
| SCF075-1206RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF075-13.2-1206RB | 0.75 | 1.50 | 13.2 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF075-16-1206RB | 0.75 | 1.50 | 16.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF100-1206RB | 1.00 | 1.80 | 6.0 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF100-13.2-1206RB | 1.00 | 1.80 | 13.2 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF110-1206RB | 1.10 | 1.80 | 8.0 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.230 |
| SCF110-16-1206RB | 1.10 | 1.80 | 16 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.260 |
| SCF150-1206RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF150-12-1206RB | 1.50 | 3.00 | 12.0 | 40 | 0.6 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF200-1206RB | 2.00 | 3.50 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.018 | 0.080 |
|
मैं रोकनाअधिकतम वर्तमान डिवाइस 25 में ट्रिगर नहीं होगा°Cअभी भी हवा। मैं यात्रा= ट्रिप करंट. न्यूनतम करंट जिस पर डिवाइस हमेशा 25 में ट्रिप करेगा°Cअभी भी हवा। वी अधिकतम= अधिकतम ऑपरेटिंग वोल्टेज डिवाइस बिना किसी क्षति के नामित धारा (Imax) पर सहन कर सकता है। मैं अधिकतम= अधिकतम दोष वर्तमान डिवाइस नामित वोल्टेज (Vmax) पर क्षति के बिना सामना कर सकता है। पी dप्रकार= अधिकतम शक्ति अपव्यय जब डिवाइस 25 में ट्रिगर की स्थिति में है°Cनामित वोल्टेज पर स्थिर वायु वातावरण। आर मिन= 25 पर ट्रिगर करने से पहले डिवाइस का न्यूनतम प्रतिरोध°C. आर अधिकतम 1= अधिकतम उपकरण प्रतिरोध एक घंटे के बाद मापा जाता है। |
|||||||||
विशेषताएं:
|
u RoHS अनुरूप और हेलोजन मुक्त u तेज ट्रिपिंग, 1206 आयाम, सतह पर घुड़सवार, ठोस अवस्था u ऑपरेटिंग करंटः 0.05A ~ 2.00A u अधिकतम वोल्टेजः 6V ~ 60Vdc u संचालन तापमानः -40°C ~ + 85°C
|
| परीक्षणपद | परीक्षण की शर्तें | स्वीकार करें / अस्वीकृति मानदंड |
| प्रतिरोध | स्थिर हवा में @ 25°C | आरमिन≤R≤R1अधिकतम |
| यात्रा का समय | निर्दिष्ट धारा, Vअधिकतम, 25°C | T≤यात्रा के लिए अधिकतम समय |
| रखरखाव करंट | 30 मिनट, 1 बजेH | कोई यात्रा नहीं |
| यात्रा चक्र जीवन | वीअधिकतम, मैंअधिकतम, 100साइकिल | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीअधिकतम, 1 घंटा | कोई धनुष या जलन नहीं |
| परीक्षणपद | परीक्षण की शर्तें | प्रतिरोध परिवर्तन |
| निष्क्रिय वृद्धावस्था | 85°C, 1000 घंटे | ±10% |
| आर्द्रता वृद्धावस्था | 85°C/85%RH.100 घंटे | ± 5% |
| थर्मल शॉक |
MIL-STD-202, विधि 107G +85°C/-40°C, 20 बार |
±33% विशिष्ट प्रतिरोध परिवर्तन |
| विलायक प्रतिरोध | MIL-STD-202, विधि 215 | कोई परिवर्तन नहीं |
| कंपन | ML-STD-883C, परीक्षण की स्थिति A | कोई परिवर्तन नहीं |
| मॉडल | अधिकतम परिवेश संचालन तापमान (°C) | ||||||||
| -40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-1206RB | 0.09 | 0.08 | 0.06 | 0.05 | 0.04 | 0.036 | 0.033 | 0.029 | 0.02 |
| SCF010-1206RB | 0.18 | 0.16 | 0.12 | 0.10 | 0.08 | 0.072 | 0.066 | 0.058 | 0.04 |
| SCF012-1206RB | 0.216 | 0.192 | 0.144 | 0.120 | 0.096 | 0.086 | 0.079 | 0.070 | 0.048 |
| SCF016-1206RB | 0.288 | 0.256 | 0.192 | 0.160 | 0.128 | 0.115 | 0.106 | 0.093 | 0.064 |
| SCF020-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| SCF020-30-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| SCF025-24-1206RB | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| SCF025-1206RB | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| SCF030-1206RB | 0.444 | 0.396 | 0.348 | 0.30 | 0.264 | 0.24 | 0.204 | 0.18 | 0.144 |
| SCF035-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF035-24-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF035-30-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF050-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-13.2-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-16-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-24-1206RB | 0.639 | 0.576 | 0.513 | 0.50 | 0.378 | 0.351 | 0.315 | 0.279 | 0.225 |
| SCF075-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF075-13.2-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF075-16-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF100-1206RB | 1.45 | 1.31 | 1.15 | 1.00 | 0.84 | 0.77 | 0.69 | 0.61 | 0.48 |
| SCF100-13.2-1206RB | 1.305 | 1.179 | 1.035 | 1.00 | 0.756 | 0.693 | 0.621 | 0.549 | 0.432 |
| SCF110-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF110-16-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF150-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF150-12-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF200-1206RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| भाग संख्या | मात्रा | भाग संख्या | मात्रा |
| SCF005-1206RB | 3500 पीसीएस | SCF050-24-1206RB | 3500 पीसीएस |
| SCF010-1206RB | 3500 पीसीएस | SCF075-1206RB | 5000 पीसीएस |
| SCF012-1206RB | 3500 पीसीएस | SCF075-13.2-1206RB | 5000 पीसीएस |
| SCF016-1206RB | 5000 पीसीएस | SCF075-16-1206RB | 3500 पीसीएस |
| SCF020-1206RB | 5000 पीसीएस | SCF100-1206RB | 5000 पीसीएस |
| SCF020-30-1206RB | 5000 पीसीएस | SCF100-13.2-1206RB | 3500 पीसीएस |
| SCF025-1206RB | 5000 पीसीएस | SCF110-1206RB | 5000 पीसीएस |
| SCF025-24-1206RB | 5000 पीसीएस | SCF110-16-1206RB | 3500 पीसीएस |
| SCF030-1206RB | 5000 पीसीएस | SCF150-1206RB | 3500 पीसीएस |
| SCF035-1206RB | 5000 पीसीएस | SCF150-12-1206RB | 3500 पीसीएस |
| SCF035-24-1206RB | 3500 पीसीएस | SCF200-1206RB | 3500 पीसीएस |
| SCF035-30-1206RB | 3500 पीसीएस | -- | -- |
| SCF050-1206RB | 5000 पीसीएस | -- | -- |
| SCF050-13.2-1206RB | 5000 पीसीएस | -- | -- |
| SCF050-16-1206RB | 5000 पीसीएस | -- | -- |
