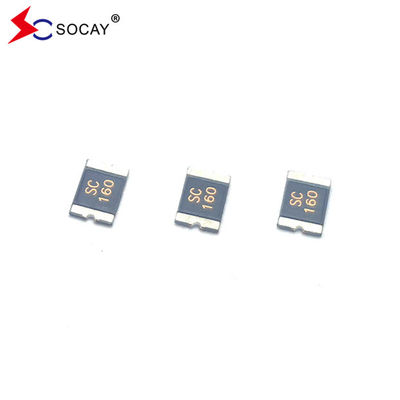

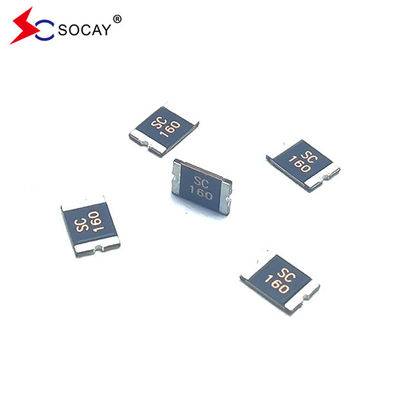

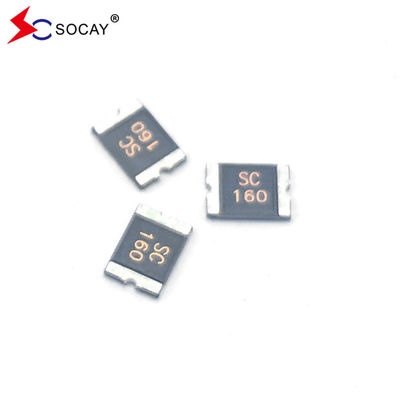

SMD1812 सीरीज रीसेट करने योग्य फ्यूज SCF160-16-1812RB 16Vmax 1.0W विशिष्ट शक्ति प्रतिरोध 0.03~0.13Ω
डाटाशीट:SCF1812RB श्रृंखला_v2310.1.pdf
| भाग संख्या | चालू रखें | ट्रिप वर्तमान | नामित वोल्टेज | अधिकतम करंट | विशिष्ट शक्ति |
अधिकतम समय ट्रिप |
प्रतिरोध | ||
| मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp. (डब्ल्यू) |
वर्तमान (A) |
समय (सेक.) |
आरमिन (Ω) |
आरअधिकतम 1 (Ω) |
|
| SCF010-1812RB | 0.10 | 0.30 | 60.0 | 100 | 0.8 | 0.50 | 1.50 | 0.750 | 15.000 |
| SCF014-1812RB | 0.14 | 0.34 | 60.0 | 100 | 0.8 | 1.50 | 0.15 | 0.650 | 6.000 |
| SCF020-1812RB | 0.20 | 0.40 | 30.0 | 100 | 0.8 | 8.0 | 0.02 | 0.350 | 5.000 |
| SCF030-1812RB | 0.30 | 0.60 | 30.0 | 100 | 0.8 | 8.0 | 0.10 | 0.250 | 3.000 |
| SCF035-1812RB | 0.35 | 0.70 | 16.0 | 100 | 0.8 | 8.0 | 0.10 | 0.200 | 2.500 |
| SCF035-30-1812RB | 0.35 | 0.70 | 30.0 | 100 | 0.8 | 8.0 | 0.10 | 0.200 | 2.500 |
| SCF050-1812RB | 0.50 | 1.00 | 15.0 | 100 | 0.8 | 8.0 | 0.15 | 0.150 | 1.000 |
| SCF050-24-1812RB | 0.50 | 1.00 | 24.0 | 100 | 0.8 | 8.0 | 0.15 | 0.150 | 1.000 |
| SCF050-30-1812RB | 0.50 | 1.00 | 30.0 | 100 | 0.8 | 8.0 | 0.15 | 0.150 | 1.000 |
| SCF050-60-1812RB | 0.50 | 1.00 | 60.0 | 40 | 0.8 | 8.0 | 0.15 | 0.150 | 1.400 |
| SCF075-1812RB | 0.75 | 1.50 | 13.2 | 100 | 0.8 | 8.0 | 0.20 | 0.090 | 0.450 |
| SCF075-24-1812RB | 0.75 | 1.50 | 24.0 | 100 | 0.8 | 8.0 | 0.20 | 0.090 | 0.450 |
| SCF075-33-1812RB | 0.75 | 1.50 | 33.0 | 100 | 0.8 | 8.0 | 0.20 | 0.090 | 0.450 |
| SCF110-1812RB | 1.10 | 2.20 | 8.0 | 100 | 0.8 | 8.0 | 0.30 | 0.050 | 0.250 |
| SCF110-16-1812RB | 1.10 | 2.20 | 16.0 | 100 | 0.8 | 8.0 | 0.30 | 0.050 | 0.250 |
| SCF110-24-1812RB | 1.10 | 2.20 | 24.0 | 100 | 0.8 | 8.0 | 0.30 | 0.050 | 0.250 |
| SCF110-33-1812RB | 1.10 | 2.20 | 33.0 | 100 | 0.8 | 8.0 | 0.30 | 0.050 | 0.250 |
| SCF125-1812RB | 1.25 | 2.50 | 8.0 | 100 | 0.8 | 8.0 | 0.40 | 0.050 | 0.200 |
| SCF125-16-1812RB | 1.25 | 2.50 | 16.0 | 100 | 0.8 | 8.0 | 0.40 | 0.050 | 0.200 |
| SCF150-1812RB | 1.50 | 3.00 | 8.0 | 100 | 0.8 | 8.0 | 0.50 | 0.040 | 0.160 |
| SCF150-16-1812RB | 1.50 | 3.00 | 16.0 | 100 | 0.8 | 8.0 | 0.50 | 0.040 | 0.160 |
| SCF150-24-1812RB | 1.50 | 3.00 | 24.0 | 100 | 0.8 | 8.0 | 0.50 | 0.040 | 0.160 |
| SCF160-1812RB | 1.60 | 2.80 | 8.0 | 100 | 0.8 | 8.0 | 1.00 | 0.030 | 0.130 |
| SCF160-16-1812RB | 1.60 | 2.80 | 16 | 40 | 1.0 | 8.0 | 1.00 | 0.030 | 0.130 |
| SCF200-1812RB | 2.00 | 4.00 | 8.0 | 100 | 0.8 | 8.0 | 2.00 | 0.020 | 0.100 |
| SCF200-12-1812RB | 2.00 | 4.00 | 12.0 | 100 | 0.8 | 8.0 | 2.00 | 0.020 | 0.100 |
| SCF200-16-1812RB | 2.00 | 4.00 | 16.0 | 100 | 0.8 | 8.0 | 2.00 | 0.020 | 0.100 |
| SCF260-1812RB | 2.60 | 5.00 | 8.0 | 100 | 1.0 | 8.0 | 2.50 | 0.015 | 0.050 |
| SCF260-12-1812RB | 2.60 | 5.00 | 12.0 | 100 | 1.0 | 8.0 | 2.50 | 0.015 | 0.060 |
| SCF260-16-1812RB | 2.60 | 5.00 | 16.0 | 100 | 1.0 | 8.0 | 2.50 | 0.015 | 0.060 |
| SCF300-1812RB | 3.00 | 5.00 | 6.0 | 100 | 1.0 | 8.0 | 4.00 | 0.012 | 0.040 |
|
मैं रोकनाअधिकतम वर्तमान डिवाइस 25 में ट्रिगर नहीं होगा°Cअभी भी हवा। मैं यात्रा= ट्रिप करंट. न्यूनतम करंट जिस पर डिवाइस हमेशा 25 में ट्रिप करेगा°Cअभी भी हवा। वी अधिकतम= अधिकतम ऑपरेटिंग वोल्टेज डिवाइस बिना किसी क्षति के नामित धारा (Imax) पर सहन कर सकता है। मैं अधिकतम= अधिकतम दोष वर्तमान डिवाइस नामित वोल्टेज (Vmax) पर क्षति के बिना सामना कर सकता है। पी dप्रकार= अधिकतम शक्ति अपव्यय जब डिवाइस 25 में ट्रिगर की स्थिति में है°Cनामित वोल्टेज पर स्थिर वायु वातावरण। आर मिन= 25 पर ट्रिगर करने से पहले डिवाइस का न्यूनतम प्रतिरोध°C. आर अधिकतम 1= अधिकतम उपकरण प्रतिरोध एक घंटे के बाद मापा जाता है। |
|||||||||
विशेषताएं:
|
u RoHS अनुरूप और हेलोजन मुक्त u तेजी से ट्रिपिंग, 1812 आयाम, सतह पर घुड़सवार, ठोस अवस्था u ऑपरेटिंग करंटः 0.10A ~ 3.00A u अधिकतम वोल्टेजः 6V ~ 60Vdc u संचालन तापमानः -40°C ~ + 85°C
|
| मॉडल | अधिकतम परिवेश संचालन तापमान (°C) | ||||||||
| -40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF010-1812RB | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.03 |
| SCF014-1812RB | 0.23 | 0.19 | 0.17 | 0.14 | 0.12 | 0.10 | 0.09 | 0.08 | 0.06 |
| SCF020-1812RB | 0.29 | 0.26 | 0.23 | 0.20 | 0.17 | 0.15 | 0.14 | 0.12 | 0.10 |
| SCF030-1812RB | 0.44 | 0.39 | 0.35 | 0.30 | 0.26 | 0.23 | 0.21 | 0.17 | 0.15 |
| SCF035-1812RB | 0.51 | 0.46 | 0.41 | 0.35 | 0.30 | 0.27 | 0.25 | 0.21 | 0.17 |
| SCF035-30-1812RB | 0.51 | 0.46 | 0.41 | 0.35 | 0.30 | 0.27 | 0.25 | 0.21 | 0.17 |
| SCF050-1812RB | 0.59 | 0.57 | 0.55 | 0.50 | 0.45 | 0.43 | 0.35 | 0.30 | 0.23 |
| SCF050-24-1812RB | 0.59 | 0.57 | 0.55 | 0.50 | 0.45 | 0.43 | 0.35 | 0.30 | 0.23 |
| SCF050-30-1812RB | 0.59 | 0.57 | 0.55 | 0.50 | 0.45 | 0.43 | 0.35 | 0.30 | 0.23 |
| SCF050-60-1812RB | 0.59 | 0.57 | 0.55 | 0.50 | 0.45 | 0.43 | 0.35 | 0.30 | 0.23 |
| SCF075-1812RB | 1.10 | 0.99 | 0.87 | 0.75 | 0.63 | 0.57 | 0.49 | 0.45 | 0.35 |
| SCF075-24-1812RB | 1.10 | 0.99 | 0.87 | 0.75 | 0.63 | 0.57 | 0.49 | 0.45 | 0.35 |
| SCF075-33-1812RB | 1.10 | 0.99 | 0.87 | 0.75 | 0.63 | 0.57 | 0.49 | 0.45 | 0.35 |
| SCF110-1812RB | 1.60 | 1.45 | 1.28 | 1.10 | 0.92 | 0.83 | 0.71 | 0.66 | 0.52 |
| SCF110-16-1812RB | 1.60 | 1.45 | 1.28 | 1.10 | 0.92 | 0.83 | 0.71 | 0.66 | 0.52 |
| SCF110-24-1812RB | 1.60 | 1.45 | 1.28 | 1.10 | 0.92 | 0.83 | 0.71 | 0.66 | 0.52 |
| SCF110-33-1812RB | 1.60 | 1.45 | 1.28 | 1.10 | 0.92 | 0.83 | 0.71 | 0.66 | 0.52 |
| SCF125-1812RB | 2.00 | 1.75 | 1.52 | 1.25 | 1.00 | 0.95 | 0.90 | 0.75 | 0.53 |
| SCF125-16-1812RB | 2.00 | 1.75 | 1.52 | 1.25 | 1.00 | 0.95 | 0.90 | 0.75 | 0.53 |
| SCF150-1812RB | 2.30 | 2.05 | 1.77 | 1.50 | 1.23 | 1.09 | 0.95 | 0.82 | 0.61 |
| SCF150-16-1812RB | 2.30 | 2.05 | 1.77 | 1.50 | 1.23 | 1.09 | 0.95 | 0.82 | 0.61 |
| SCF150-24-1812RB | 2.30 | 2.05 | 1.77 | 1.50 | 1.23 | 1.09 | 0.95 | 0.82 | 0.61 |
| SCF160-1812RB | 2.45 | 2.15 | 1.89 | 1.60 | 1.34 | 1.25 | 1.15 | 0.96 | 0.79 |
| SCF160-16-1812RB | 2.45 | 2.15 | 1.89 | 1.60 | 1.34 | 1.25 | 1.15 | 0.96 | 0.79 |
| SCF200-1812RB | 2.89 | 2.61 | 2.30 | 2.00 | 1.75 | 1.66 | 1.45 | 1.39 | 1.19 |
| SCF200-12-1812RB | 2.89 | 2.61 | 2.30 | 2.00 | 1.75 | 1.66 | 1.45 | 1.39 | 1.19 |
| SCF200-16-1812RB | 2.89 | 2.61 | 2.30 | 2.00 | 1.75 | 1.66 | 1.45 | 1.39 | 1.19 |
| SCF260-1812RB | 3.76 | 3.39 | 2.99 | 2.60 | 2.28 | 2.16 | 1.89 | 1.81 | 1.55 |
| SCF260-12-1812RB | 3.38 | 3.05 | 2.69 | 2.60 | 2.05 | 1.94 | 1.70 | 1.63 | 1.39 |
| SCF260-16-1812RB | 3.38 | 3.05 | 2.69 | 2.60 | 2.05 | 1.94 | 1.70 | 1.63 | 1.39 |
| SCF300-1812RB | 4.34 | 3.92 | 3.45 | 3.00 | 2.63 | 2.49 | 2.18 | 2.09 | 1.79 |
| भाग संख्या | मात्रा | भाग संख्या | मात्रा |
| SCF010-1812RB | 1500 पीसीएस | SCF110-33-1812RB | 1500 पीसीएस |
| SCF014-1812RB | 1500 पीसीएस | SCF125-1812RB | 2000 पीसीएस |
| SCF020-1812RB | 1500 पीसीएस | SCF125-16-1812RB | 1500 पीसीएस |
| SCF030-1812RB | 1500 पीसीएस | SCF150-1812RB | 2000 पीसीएस |
| SCF035-1812RB | 1500 पीसीएस | SCF150-16-1812RB | 1500 पीसीएस |
| SCF035-30-1812RB | 1500 पीसीएस | SCF150-24-1812RB | 1500 पीसीएस |
| SCF050-1812RB | 2000 पीसीएस | SCF160-1812RB | 2000 पीसीएस |
| SCF050-24-1812RB | 2000 पीसीएस | SCF160-16-1812RB | 2000 पीसीएस |
| SCF050-30-1812RB | 2000 पीसीएस | SCF200-1812RB | 2000 पीसीएस |
| SCF050-60-1812RB | 1500 पीसीएस | SCF200-12-1812RB | 1500 पीसीएस |
| SCF075-1812RB | 2000 पीसीएस | SCF200-16-1812RB | 1500 पीसीएस |
| SCF075-24-1812RB | 2000 पीसीएस | SCF260-1812RB | 1500 पीसीएस |
| SCF075-33-1812RB | 1500 पीसीएस | SCF260-12-1812RB | 1500 पीसीएस |
| SCF110-1812RB | 2000 पीसीएस | SCF260-16-1812RB | 1500 पीसीएस |
| SCF110-16-1812RB | 2000 पीसीएस | SCF300-1812RB | 1500 पीसीएस |
| SCF110-24-1812RB | 1500 पीसीएस | -- | -- |
