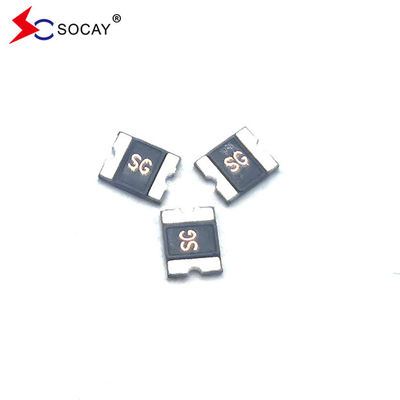

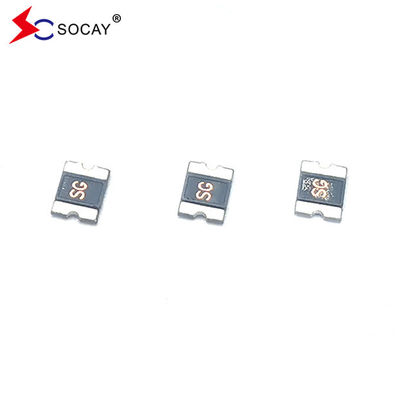

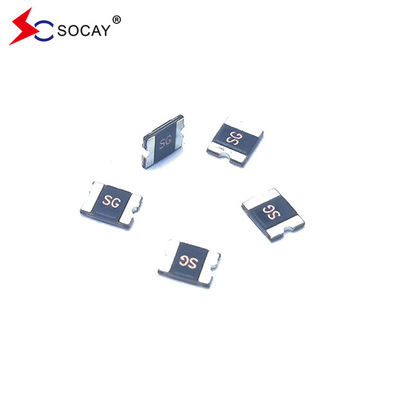

एसएमडी रीसेट करने योग्य पीपीटीसी एससीएफ050-1210आरबी होल्ड करंट 0.5 ए रेटेड वोल्टेज 16 वीमैक्स 0.6W विशिष्ट शक्ति
डाटाशीट:SCF1210RB श्रृंखला_v2305.1.pdf
| भाग संख्या | चालू रखें | ट्रिप वर्तमान | नामित वोल्टेज | अधिकतम करंट | विशिष्ट शक्ति |
अधिकतम समय ट्रिप |
प्रतिरोध | ||
| मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp. (डब्ल्यू) |
वर्तमान (A) |
समय (सेक.) |
आरमिन (Ω) |
आरअधिकतम 1 (Ω) |
|
| SCF005-1210RB | 0.05 | 0.15 | 60.0 | 100 | 0.6 | 0.25 | 1.50 | 2.800 | 50.00 |
| SCF010-1210RB | 0.10 | 0.30 | 60.0 | 100 | 0.6 | 0.50 | 0.60 | 0.800 | 15.00 |
| SCF020-1210RB | 0.20 | 0.40 | 30.0 | 100 | 0.6 | 8.0 | 0.02 | 0.400 | 5.000 |
| SCF035-1210RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| SCF035-30-1210RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| SCF050-1210RB | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.0 | 0.10 | 0.180 | 0.900 |
| SCF075-1210RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.400 |
| SCF075-24-1210RB | 0.75 | 1.50 | 24.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.450 |
| SCF110-1210RB | 1.10 | 2.20 | 6.0 | 100 | 0.6 | 8.0 | 0.30 | 0.050 | 0.210 |
| SCF110-16-1210RB | 1.10 | 2.20 | 16.0 | 100 | 0.8 | 8.0 | 0.30 | 0.050 | 0.250 |
| SCF150-1210RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.0 | 0.50 | 0.030 | 0.110 |
| SCF150-16-1210RB | 1.50 | 3.00 | 16.0 | 100 | 0.6 | 8.0 | 0.50 | 0.030 | 0.160 |
| SCF175-1210RB | 1.75 | 3.50 | 6.0 | 100 | 0.8 | 8.0 | 0.60 | 0.020 | 0.080 |
| SCF200-1210RB | 2.00 | 4.00 | 6.0 | 100 | 0.8 | 8.0 | 1.00 | 0.015 | 0.070 |
|
मैं रोकनाअधिकतम वर्तमान डिवाइस 25 में ट्रिगर नहीं होगा°Cअभी भी हवा। मैं यात्रा= ट्रिप करंट. न्यूनतम करंट जिस पर डिवाइस हमेशा 25 में ट्रिप करेगा°Cअभी भी हवा। वी अधिकतम= अधिकतम ऑपरेटिंग वोल्टेज डिवाइस बिना किसी क्षति के नामित धारा (Imax) पर सहन कर सकता है। मैं अधिकतम= अधिकतम दोष वर्तमान डिवाइस नामित वोल्टेज (Vmax) पर क्षति के बिना सामना कर सकता है। पी dप्रकार= अधिकतम शक्ति अपव्यय जब डिवाइस 25 में ट्रिगर की स्थिति में है°Cनामित वोल्टेज पर स्थिर वायु वातावरण। आर मिन= न्यूनतम 25 पर ट्रिपिंग से पहले डिवाइस प्रतिरोध°C. आर अधिकतम 1= अधिकतम उपकरण प्रतिरोध एक घंटे के बाद मापा जाता है। |
|||||||||
विशेषताएं:
|
u RoHS अनुरूप और हेलोजन मुक्त u तेजी से ट्रिपिंग, 1210 आयाम, सतह पर घुड़सवार, ठोस अवस्था u ऑपरेटिंग करंटः 0.05A ~ 2.00A u अधिकतम वोल्टेजः 6V ~ 60Vdc u संचालन तापमानः -40°C ~ + 85°C
|
| परीक्षणपद | परीक्षण की शर्तें | स्वीकार करें / अस्वीकृति मानदंड |
| प्रतिरोध | स्थिर हवा में @ 25°C | आरमिन≤R≤R1अधिकतम |
| यात्रा का समय | निर्दिष्ट धारा, Vअधिकतम, 25°C | T≤यात्रा के लिए अधिकतम समय |
| रखरखाव करंट | 30 मिनट, 1 बजेH | कोई यात्रा नहीं |
| यात्रा चक्र जीवन | वीअधिकतम, मैंअधिकतम, 100साइकिल | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीअधिकतम, 1 घंटा | कोई धनुष या जलन नहीं |
| मॉडल | अधिकतम परिवेश संचालन तापमान (°C) | ||||||||
| -40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-1210RB | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| SCF010-1210RB | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.05 |
| SCF020-1210RB | 0.29 | 0.26 | 0.22 | 0.20 | 0.16 | 0.14 | 0.13 | 0.11 | 0.08 |
| SCF035-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| SCF035-30-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| SCF050-1210RB | 0.76 | 0.67 | 0.58 | 0.50 | 0.43 | 0.40 | 0.36 | 0.32 | 0.28 |
| SCF075-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF075-24-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF110-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF110-16-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF150-1210RB | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| SCF150-16-1210RB | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| SCF175-1210RB | 2.45 | 2.22 | 2.01 | 1.75 | 1.45 | 1.26 | 1.10 | 0.98 | 0.80 |
| SCF200-1210RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| भाग संख्या | मात्रा | भाग संख्या | मात्रा |
| SCF005-1210RB | 4000 पीसीएस | SCF075-24-1210RB | 4000 पीसीएस |
| SCF010-1210RB | 4000 पीसीएस | SCF110-1210RB | 4000 पीसीएस |
| SCF020-1210RB | 4000 पीसीएस | SCF110-16-1210RB | 4000 पीसीएस |
| SCF035-1210RB | 4000 पीसीएस | SCF150-1210RB | 4000 पीसीएस |
| SCF035-30-1210RB | 4000 पीसीएस | SCF150-16-1210RB | 3000 पीसीएस |
| SCF050-1210RB | 4000 पीसीएस | SCF175-1210RB | 4000 पीसीएस |
| SCF075-1210RB | 4000 पीसीएस | SCF200-1210RB | 4000 पीसीएस |
