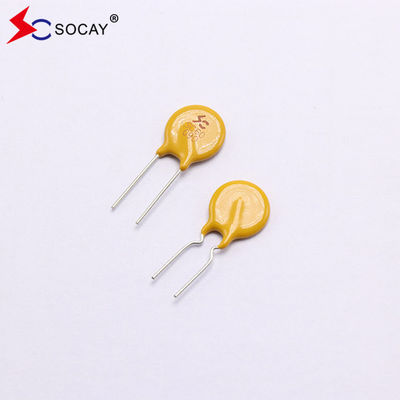

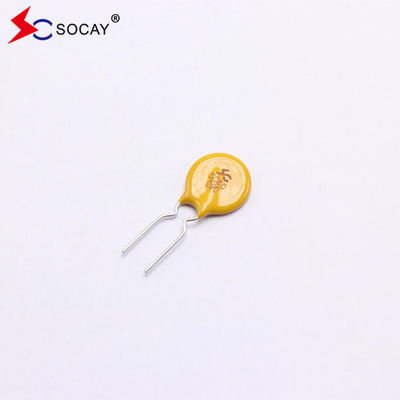

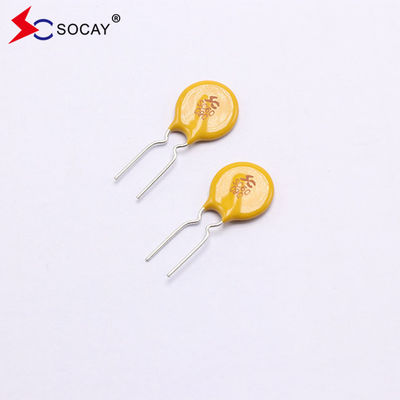

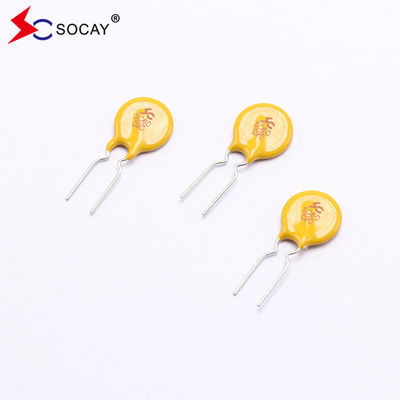

रेडियल लीड PPTC रीसेट करने योग्य फ्यूज SC60-090CW0D मैं 0.9A पकड़ अधिकतम वोल्टेज 60Vdc
PPTC रीसेट करने योग्य फ्यूज DATASHEET:SC60-090CW0D_v96.2.pdf
चयन पद्धति
1,इनपुट वैल्यू (स्टैंडिंग करंट) > सर्किट में सामान्य कार्य करंट Vmax ≥ सर्किट में सामान्य वोल्टेज, परिवेश तापमान.
2"ग्राहक के संचालन धारा को तापमान गुणांक ≤ उत्पाद के संचालन धारा से विभाजित किया गया है।
विद्युत मापदंडः
| भागसंख्या | मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp (डब्ल्यू) |
अधिकतम समय ट्रिप |
आरअस्तित्व | |||
| पीपीटीसी रीसेट करने योग्य फ्यूज |
वर्तमान (A) |
समय (S) |
आरमिन (Ω) |
आरअधिकतम (Ω) |
आर1अधिकतम (Ω) |
|||||
| SC60-090CW0D | 0.90 | 1.80 | 60 | 40 | 1.00 | 4.5 | 10.0 | 0.20 | 0.31 | 0.47 |
PPTC पॉलीमर पॉजिटिव तापमान गुणांक थर्मिस्टोर (रीसेट करने योग्य फ्यूज) की विशेषताएं
वर्तमान और तापमान के प्रति संवेदनशील, तापमान और वर्तमान की वृद्धि के साथ प्रतिरोध बढ़ता है;
> PPTC पॉलीमर पॉजिटिव तापमान गुणांक थर्मिस्टर (रीसेट करने योग्य फ्यूज) की प्रतिक्रिया गति धीमी है, आम तौर पर दसियों मिलीसेकंड या सेकंड,और वर्तमान पीपीटीसी बहुलक सकारात्मक तापमान गुणांक थर्मिस्टोर के माध्यम से बह नहीं है (रिसेट करने योग्य फ्यूज). संबंधित;
> इसमें स्व-पुनर्स्थापना की विशेषताएं हैं और इसका नामित उपयोग सीमा के भीतर सर्किट में बार-बार उपयोग किया जा सकता है;
> पीपीटीसी पॉलिमर पॉजिटिव तापमान गुणांक थर्मिस्टोर (रीसेट करने योग्य फ्यूज) में सर्किट की सामान्य कामकाजी परिस्थितियों में कम प्रतिरोध मूल्य होता है और सर्किट पर इसका लगभग कोई प्रभाव नहीं पड़ता है;
> उपयोग के समय, पीपीटीसी पॉलीमर सकारात्मक तापमान गुणांक थर्मिस्टोर (रीसेट करने योग्य फ्यूज) सर्किट में श्रृंखला में जुड़ा होता है;
> हमारा पीपीटीसी पॉलिमर पॉजिटिव तापमान गुणांक थर्मिस्टोर (रीसेट करने योग्य फ्यूज) उत्पाद 30mA~14A का करंट और 5V~600V का अधिकतम प्रतिरोध वोल्टेज बनाए रखता है।
पीपीटीसी रीसेट करने योग्य फ्यूज अनुप्रयोगः
|
u यूएसबी हब, पोर्ट और परिधीय उपकरण u पावर पोर्ट u IEEE1394 पोर्ट u मोटर सुरक्षा कंप्यूटर और परिधीय उपकरण u सामान्य इलेक्ट्रॉनिक्स |
तापमान रेटिंग चार्ट ️ Iरोकना(A):
| परिवेश संचालन तापमान | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| प्रतिशत में कमी | 145% | 130% | 120% | १००% | 95% | 88% | 80% | ७१% | 66% | 56% |
परीक्षण प्रक्रियाएँ और आवश्यकताएँः
| परीक्षण | परीक्षण की शर्तें | स्वीकार/अस्वीकार मानदंड |
| प्रतिरोध | स्थिर हवा में @25±2°C | Rmin≤R≤Rmax |
| चालू रखें | 60 मिनट, स्थिर हवा में @25±2°C | कोई यात्रा नहीं |
| यात्रा का समय | निर्दिष्ट करंट, Vmax, @25±2°C | T≤यात्रा के लिए अधिकतम समय |
| यात्रा चक्र जीवन | वीमैक्स, आईमैक्स, 100 चक्र | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीमैक्स, 24 घंटे | कोई धनुष या जलन नहीं |
पीपीटीसी रीसेट करने योग्य फ्यूज के भौतिक विनिर्देश:
| सीसा सामग्री |
0.03-1.85A टिन लेपित तांबा लेपित स्टील 2.50-5.00A टिन-प्लेट तांबा |
| सोल्डरिंग विशेषताएं | MIL-STD-202, विधि 208E के अनुसार मिलाप क्षमता |
| इन्सुलेटिंग सामग्री | प्रबलित, लौ retardant epoxy polymer UL 94V-0 आवश्यकताओं को पूरा करता है। |
| उपकरण की लेबलिंग | चिह्नित है ′′SC′′, वोल्टेज, रेटेड करंट |
पीपीटीसी रीसेट करने योग्य फ्यूज पैकेजिंग मात्राः
| भाग संख्या | मात्रा (पीसी/रिल) |
|
SC60-090CW0D |
1000 |
आवेदन
डिजिटल उत्पाद, कैमरे, मोबाइल फोन, फोटो फ्रेम, कंट्रोल पैनल, खिलौने, एलसीडी, बिजली आपूर्ति, संचार उपकरण, सुरक्षा उत्पाद, ऑडियो, कन्वर्टर्स।यह लगभग सभी कम वोल्टेज बिजली आपूर्ति उत्पादों में प्रयोग किया जाता है, और बिजली सुरक्षा पैकेज आदि।
