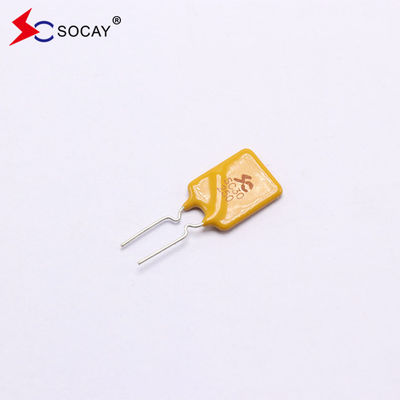

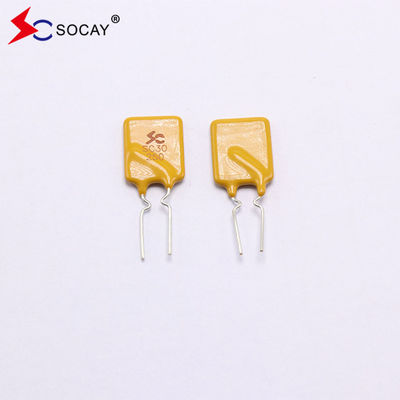

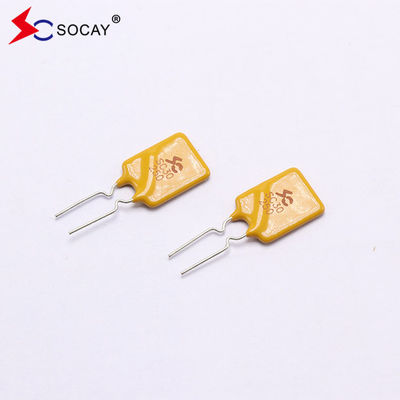

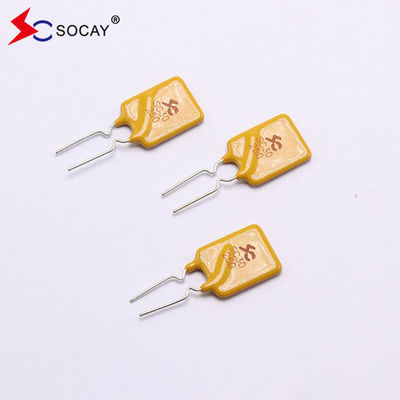

SC30-250SW0D 2.5A PPTC रीसेट करने योग्य फ्यूज अधिकतम वोल्टेज 30Vdc UL94V-0 आवश्यकताओं को पूरा करता है
डाटाशीट:SC30-250SW0D_v96.2.pdf
विद्युत मापदंडः
| भाग संख्या | मैं पकड़ता हूँ (ए) | I यात्रा (A) |
वी अधिकतम (Vdc) |
अधिकतम (A) |
पीडीटाइप (डब्ल्यू) |
अधिकतम समय ट्रिप |
प्रतिरोध | |||
|
वर्तमान (A) |
समय (S) |
R मिनट (Ω) |
आर अधिकतम (Ω) |
आर1मैक्स (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
|
||||||||||
यदि आपको पूर्ण डेटाशीट या अधिक जानकारी चाहिए तो कृपया हमसे संपर्क करें
रीसेट करने योग्य फ्यूज की उत्पाद विशेषताएं:
बहुलक रीसेट करने योग्य फ्यूज और साधारण फ्यूज के बीच सबसे स्पष्ट अंतर उनकी रीसेट करने योग्य विशेषताओं में है। हालांकि दोनों ओवरकंट्रेट सुरक्षा प्रदान कर सकते हैं,एक पॉलीमर रीसेट करने योग्य फ्यूज कई बार ओवरकंट्रैक्ट सुरक्षा प्रदान कर सकता है जबकि एक नियमित फ्यूज को ठीक से काम करने के लिए सर्किट के लिए एक बार फटने के बाद बदल दिया जाना चाहिएअत्यधिक गर्म और अत्यधिक आर्द्र वातावरण में, पॉलिमर रीसेट करने योग्य फ्यूज की कुछ विशेषताएं क्षतिग्रस्त हो सकती हैं; सामान्य भंडारण परिस्थितियों में,बहुलक रीसेट करने योग्य फ्यूज का जीवन असीमित माना जा सकता है.
रीसेट करने योग्य फ्यूज का चयनः
पीपीटीसी का चयन करते समय, निम्नलिखित सिद्धांतों का पालन किया जाना चाहिए और उपयुक्त मॉडल का चयन लाइन के अधिकतम संचालन वोल्टेज वी के आधार पर किया जाना चाहिए।सामान्य कार्य करंट I, दोष धारा IF और अधिकतम परिवेश तापमान TMAX। अधिकतम परिवेश तापमान TMAX पर, निम्नलिखित को पूरा किया जाना चाहिएः
1. रखरखाव धारा IH का चयनः रखरखाव धारा IH ऑपरेटिंग धारा I से थोड़ा बड़ा है;
2. दोष धारा आईएफ का चयनः दोष धारा आईएफ ट्रिगर धारा आईटी से अधिक और अधिकतम धारा आई मैक्स से कम होना चाहिए;
3अधिकतम वोल्टेज वी मैक्स: अधिकतम वोल्टेज वी मैक्स लाइन ऑपरेटिंग वोल्टेज से अधिक है। पीपीटीसी का चयन करते समय, ऑपरेटिंग तापमान को ध्यान में रखा जाना चाहिए और घटाया जाना चाहिए।
तापमान रेटिंग चार्ट ️ Iरोकना(A):
| परिवेश संचालन तापमान | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| प्रतिशत में कमी | 145% | 130% | 120% | १००% | 95% | 88% | 80% | ७१% | 66% | 56% |
परीक्षण प्रक्रियाएँ और आवश्यकताएँः
| परीक्षण | परीक्षण की शर्तें | स्वीकार/अस्वीकार मानदंड |
| प्रतिरोध | स्थिर हवा में @25±2°C | Rmin≤R≤Rmax |
| चालू रखें | 60 मिनट, स्थिर हवा में @25±2°C | कोई यात्रा नहीं |
| यात्रा का समय | निर्दिष्ट करंट, Vmax, @25±2°C | T≤यात्रा के लिए अधिकतम समय |
| यात्रा चक्र जीवन | वीमैक्स, आईमैक्स, 100 चक्र | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीमैक्स, 24 घंटे | कोई धनुष या जलन नहीं |
भौतिक विनिर्देश:
| सीसा सामग्री |
0.03-1.85A टिन लेपित तांबा लेपित स्टील 2.50-5.00A टिन-प्लेट तांबा |
| सोल्डरिंग विशेषताएं | MIL-STD-202, विधि 208E के अनुसार मिलाप क्षमता |
| इन्सुलेटिंग सामग्री | प्रबलित, लौ retardant epoxy polymer UL 94V-0 आवश्यकताओं को पूरा करता है। |
| उपकरण की लेबलिंग | चिह्नित है ′′SC′′, वोल्टेज, रेटेड करंट |
पैकेजिंग मात्राः
| भाग संख्या | मात्रा (पीसी/रिल) |
| SC30-250SW0D | 1000 |
आवेदन
डिजिटल उत्पाद, कैमरे, मोबाइल फोन, फोटो फ्रेम, नियंत्रण कक्ष, खिलौने, एलसीडी, बिजली की आपूर्ति,
संचार उपकरण, सुरक्षा उत्पाद, ऑडियो, कन्वर्टर्स। इसका उपयोग लगभग सभी निम्न वोल्टेज बिजली आपूर्ति उत्पादों और बिजली सुरक्षा पैकेज आदि में किया जाता है।
