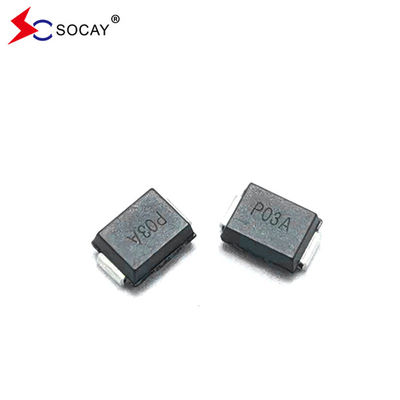

SOCAY (TSS) P0080SC मोडेम, लाइन कार्ड, @10/700μS, 6KV में प्रयुक्त थाइरिस्टोर सर्ज सप्रेसर
डाटाशीट:PXXX0SC_v2103.1.pdf
| भाग संख्या | चिह्नित करना | वीडीआरएम@Iडीआरएम=5μA |
वीएस ① @100V/μS |
वीटी @Iटी=2.2A | मैंएस | मैंटी | मैंH |
सीओ② @1MHz, 2V पूर्वाग्रह |
| वीमिन | वीअधिकतम | वीअधिकतम | mAअधिकतम | एअधिकतम | mAमिन | पीएफ tयप | ||
| P0080SC | P008C | 6 | 25 | 4 | 800 | 2.2 | 50 | 100 |
| P0300SC | P03C | 25 | 40 | 4 | 800 | 2.2 | 50 | 100 |
| P0640SC | P06C | 58 | 77 | 4 | 800 | 2.2 | 150 | 100 |
| P0720SC | पी०७सी | 65 | 88 | 4 | 800 | 2.2 | 150 | 100 |
| P0900SC | P09C | 75 | 98 | 4 | 800 | 2.2 | 150 | 90 |
| P1100SC | पी11सी | 90 | 130 | 4 | 800 | 2.2 | 150 | 90 |
| P1300SC | P13C | 120 | 160 | 4 | 800 | 2.2 | 150 | 90 |
| P1500SC | पी15सी | 140 | 180 | 4 | 800 | 2.2 | 150 | 85 |
| P1800SC | पी18सी | 170 | 220 | 4 | 800 | 2.2 | 150 | 85 |
| P2300SC | P23C | 190 | 260 | 4 | 800 | 2.2 | 150 | 80 |
| P2600SC | पी26सी | 220 | 300 | 4 | 800 | 2.2 | 150 | 80 |
| P3100SC | पी 31 सी | 275 | 350 | 4 | 800 | 2.2 | 150 | 65 |
| P3500SC | पी 35 सी | 320 | 400 | 4 | 800 | 2.2 | 150 | 60 |
| P4200SC | पी४२सी | 400 | 520 | 4 | 800 | 2.2 | 150 | 55 |
|
नोट्स: 1 Vs को 100KV/s पर मापा जाता है। 2 ऑफ-स्टेट कैपेसिटेंस को V में मापा जाता हैडीसी=2V, Vआरएमएस=1V, f=1MHz. |
||||||||
विवरण:
PXXX0SC सीरीज को मोडेम, लाइन कार्ड, सीपीई और डीएसएल जैसे ब्रॉडबैंड उपकरण को क्षतिग्रस्त ओवर-वोल्टेज ट्रांजिट से बचाने के लिए डिज़ाइन किया गया है।
यह श्रृंखला एक सतह माउंट समाधान प्रदान करती है जो उपकरणों को वैश्विक नियामक मानकों का अनुपालन करने में सक्षम बनाती है।
विशेषताएं:
|
u कम वोल्टेज ओवरसोच u कम चालू स्थिति वोल्टेज u सीमा के भीतर कई बार वृद्धि के बाद वृद्धि क्षमता में गिरावट नहीं आती है u रेटिंग से अधिक सर्ज होने पर शॉर्ट सर्किट विफल होता है u कम क्षमता |
लागू वैश्विक मानक:
|
u टीआईए-968-ए u आईटीयू K.20/21 उन्नत स्तर u आईटीयू K.20/21 बुनियादी स्तर u GR 1089 इंटर बिल्डिंग u GR 1089 इंटर बिल्डिंग आईईसी 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| श्रृंखला | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
मैंटीएसएम 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| एक मिनट | एक मिनट | एक मिनट | एक मिनट | एक मिनट | एमिन | एक मिनट | एम्पीयर/μs अधिकतम | ||
| सी | 500 | 400 | 200 | 150 | 100 | 150 | 50 | 500 | |
|
नोट्स:
|
- पीक पल्स करंट रेटिंग (Iपीपी) दोहराव है और उत्पाद के जीवन के लिए गारंटी है। - मैंपीपी-40oC से +85oC के तापमान के दायरे में लागू होने वाले नामकरण - उपकरण प्रारंभ में -40°C < T के साथ थर्मल संतुलन में होना चाहिएJ< +150°C
|
||||||||
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश | |
| पीxxx0SC | DO-214AA | 2500 | टेप और रील -12mm/13′′ टेप | ईआईए -481 - डी |
