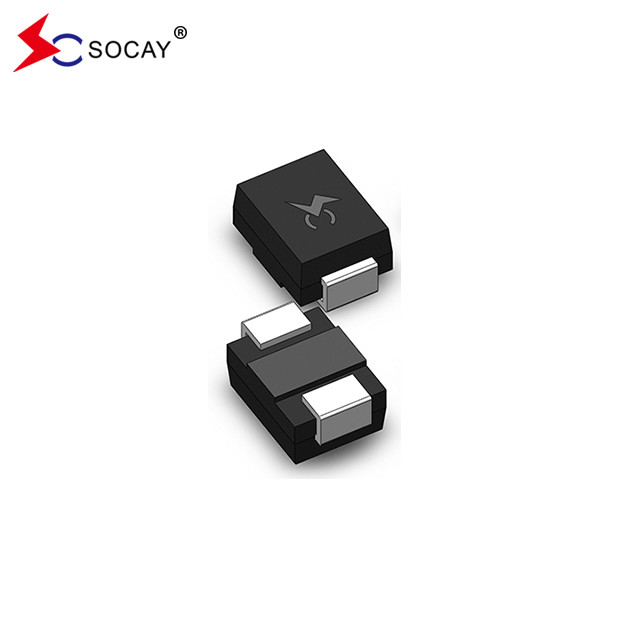

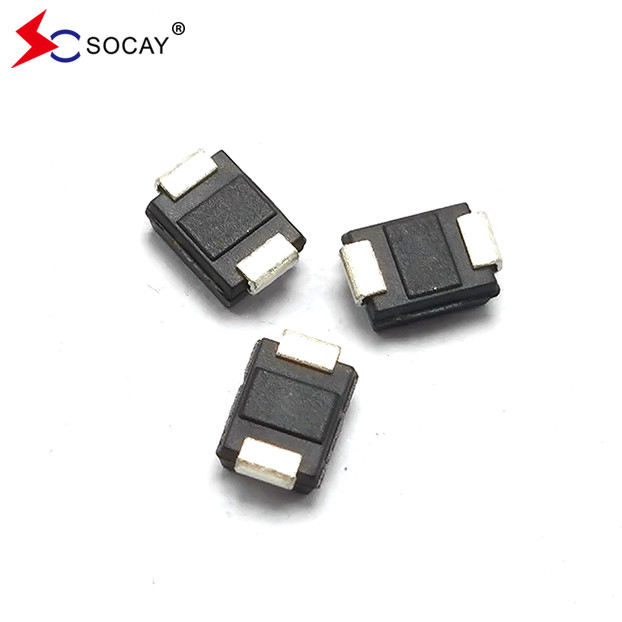

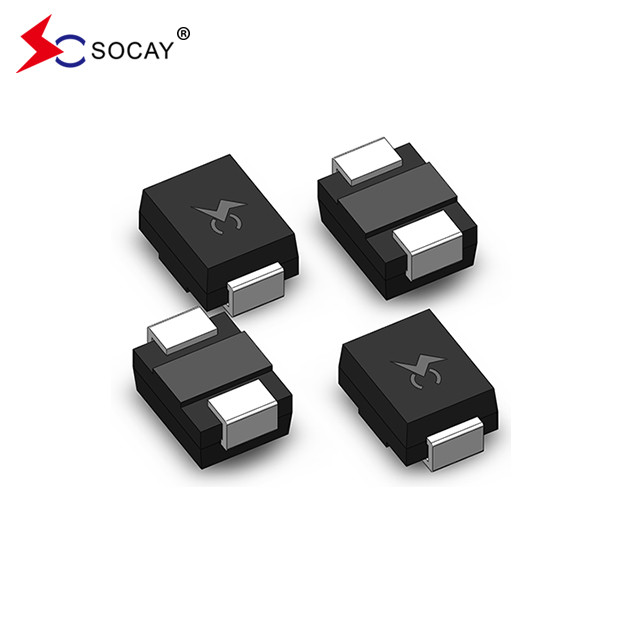

SOCAY P0720SC थिरिस्टोर ओवरज सुरक्षा उपकरण 500A 65V SMD थिरिस्टोर
डाटाशीट:PXXX0SC_v2103.1.pdf
| भाग संख्या | चिह्नित करना | वीडीआरएम@Iडीआरएम=5μA |
वीएस ① @100V/μS |
वीटी @Iटी=2.2A | मैंएस | मैंटी | मैंH |
सीओ② @1MHz, 2V पूर्वाग्रह |
| वीमिन | वीअधिकतम | वीअधिकतम | mAअधिकतम | एअधिकतम | mAमिन | पीएफ tयप | ||
| P0080SC | P008C | 6 | 25 | 4 | 800 | 2.2 | 50 | 100 |
| P0300SC | P03C | 25 | 40 | 4 | 800 | 2.2 | 50 | 100 |
| P0640SC | P06C | 58 | 77 | 4 | 800 | 2.2 | 150 | 100 |
| P0720SC | पी०७सी | 65 | 88 | 4 | 800 | 2.2 | 150 | 100 |
| P0900SC | P09C | 75 | 98 | 4 | 800 | 2.2 | 150 | 90 |
| P1100SC | पी11सी | 90 | 130 | 4 | 800 | 2.2 | 150 | 90 |
| P1300SC | P13C | 120 | 160 | 4 | 800 | 2.2 | 150 | 90 |
| P1500SC | पी15सी | 140 | 180 | 4 | 800 | 2.2 | 150 | 85 |
| P1800SC | पी18सी | 170 | 220 | 4 | 800 | 2.2 | 150 | 85 |
| P2300SC | P23C | 190 | 260 | 4 | 800 | 2.2 | 150 | 80 |
| P2600SC | पी26सी | 220 | 300 | 4 | 800 | 2.2 | 150 | 80 |
| P3100SC | पी 31 सी | 275 | 350 | 4 | 800 | 2.2 | 150 | 65 |
| P3500SC | पी 35 सी | 320 | 400 | 4 | 800 | 2.2 | 150 | 60 |
| P4200SC | पी४२सी | 400 | 520 | 4 | 800 | 2.2 | 150 | 55 |
|
नोट्स: 1 Vs को 100KV/s पर मापा जाता है। 2 ऑफ-स्टेट कैपेसिटेंस को V में मापा जाता हैडीसी=2V, Vआरएमएस=1V, f=1MHz. |
||||||||
विवरणः सुरक्षा के लिए महत्वपूर्ण उपकरणों के लिए टीएसएस घटकों पीसीबी सर्किट बोर्ड
चयन मेटबॉड।
1ग्राहक के उत्पाद, ऑपरेटिंग वोल्टेज, आवेदन पोर्ट, सुरक्षा स्तर को जानने के लिए।
2, ब्रेक-स्टेट वोल्टेज > सर्किट पर डीसी कार्य वोल्टेज।
3अनुप्रयोग पोर्ट और सुरक्षा स्तर के अनुसार उपकरण की क्षमता मूल्य और प्रवाह दर का चयन करें।
विशेषताएं:
|
u कम वोल्टेज ओवरसोच u कम चालू स्थिति वोल्टेज u सीमा के भीतर कई बार वृद्धि के बाद वृद्धि क्षमता में गिरावट नहीं आती है u रेटिंग से अधिक सर्ज होने पर शॉर्ट सर्किट विफल होता है u कम क्षमता |
लागू वैश्विक मानक:
संचार बिजली सुरक्षा, 485, 232 सुरक्षा समाधान, एडीएसएल, सुरक्षा उत्पाद, टेलीफोन, वीडियो सर्किट, ऑडियो सर्किट।
| श्रृंखला | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
मैंटीएसएम 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| एक मिनट | एक मिनट | एक मिनट | एक मिनट | एक मिनट | एमिन | एक मिनट | एम्पीयर/μs अधिकतम | ||
| सी | 500 | 400 | 200 | 150 | 100 | 150 | 50 | 500 | |
|
नोट्स:
|
- पीक पल्स करंट रेटिंग (Iपीपी) दोहराव है और उत्पाद के जीवन के लिए गारंटी है। - मैंपीपी-40oC से +85oC के तापमान के दायरे में लागू होने वाले नामकरण - उपकरण प्रारंभ में -40°C < T के साथ थर्मल संतुलन में होना चाहिएJ< +150°C
|
||||||||
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश | |
| पीxxx0SC | DO-214AA | 2500 | टेप और रील -12mm/13′′ टेप | ईआईए -481 - डी |
