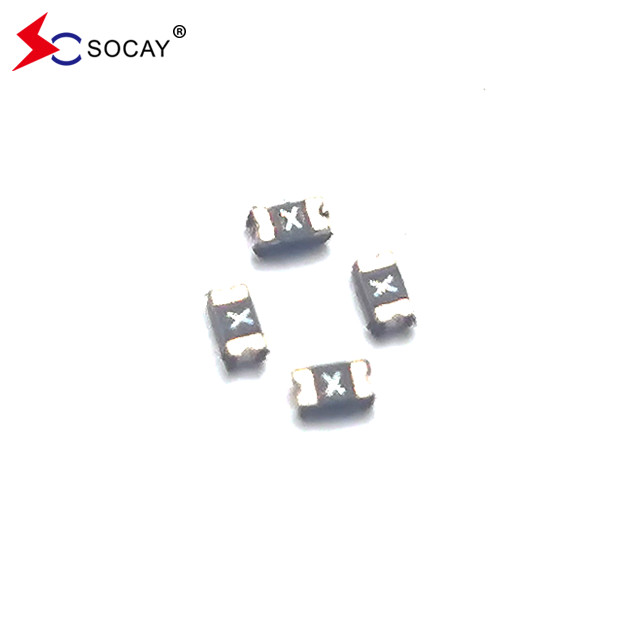

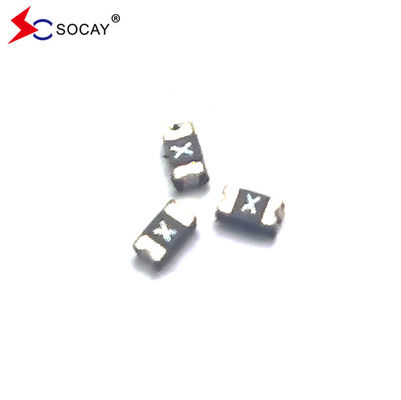

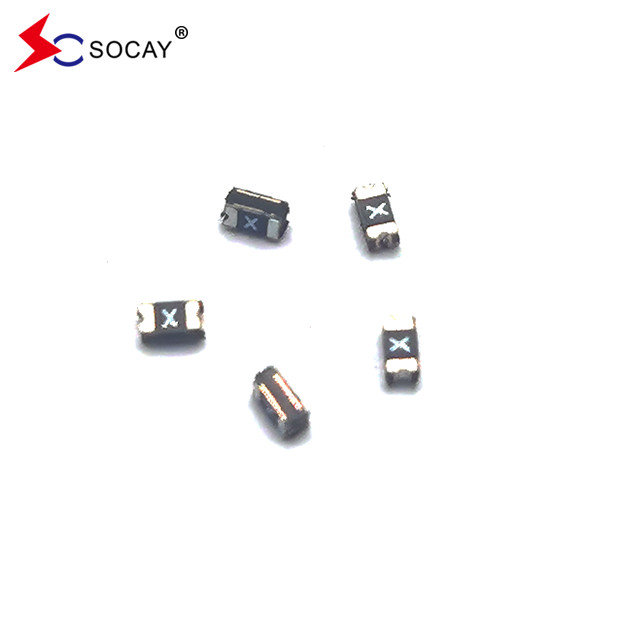

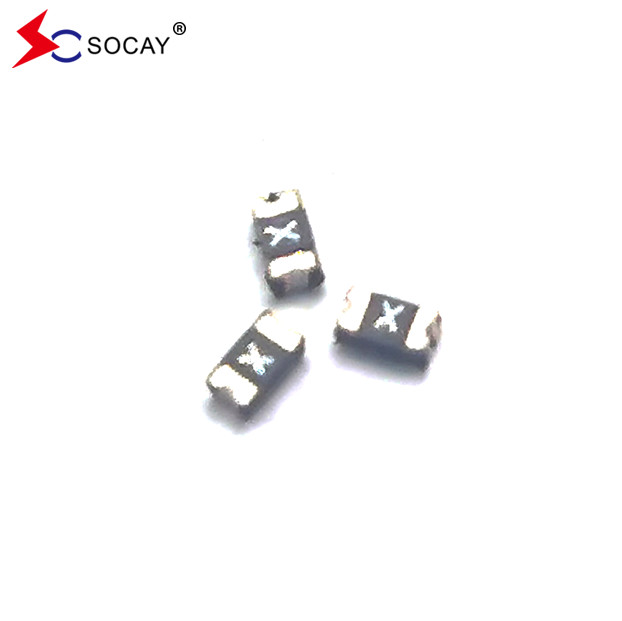

सतह माउंट रीसेट करने योग्य PPTC SCF002-0603RB 0.02A 30Vmax तेजी से ट्रिपिंग 0603 आयाम ठोस स्थिति
डाटाशीट:SCF0603RB श्रृंखला_v2108.1.pdf
| भाग संख्या | चालू रखें | ट्रिप वर्तमान | नामित वोल्टेज | अधिकतम करंट | विशिष्ट शक्ति |
अधिकतम समय ट्रिप |
प्रतिरोध | ||
| मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp. (डब्ल्यू) |
वर्तमान (A) |
समय (सेक.) |
आरमिन (Ω) |
आरअधिकतम 1 (Ω) |
|
| SCF001-0603RB | 0.01 | 0.03 | 30.0 | 20.0 | 0.50 | 0.20 | 1.00 | 15.00 | 100.0 |
| SCF002-0603RB | 0.02 | 0.06 | 30.0 | 20.0 | 0.50 | 0.20 | 1.00 | 12.00 | 70.00 |
| SCF003-0603RB | 0.03 | 0.09 | 30.0 | 20.0 | 0.50 | 0.15 | 1.00 | 6.000 | 65.00 |
| SCF004-0603RB | 0.04 | 0.12 | 24.0 | 20.0 | 0.50 | 0.20 | 1.00 | 4.000 | 45.00 |
| SCF005-0603RB | 0.05 | 0.15 | 24.0 | 20.0 | 0.50 | 0.25 | 1.00 | 3.000 | 35.00 |
| SCF010-0603RB | 0.10 | 0.30 | 15.0 | 40.0 | 0.50 | 0.50 | 1.00 | 0.900 | 8.000 |
| SCF020-0603RB | 0.20 | 0.50 | 9.0 | 40.0 | 0.50 | 1.00 | 0.60 | 0.550 | 3.500 |
| SCF025-0603RB | 0.25 | 0.55 | 9.0 | 40.0 | 0.50 | 8.00 | 0.08 | 0.500 | 3.000 |
| SCF030-0603RB | 0.30 | 0.70 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.300 | 2.000 |
| SCF035-0603RB | 0.35 | 0.75 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.200 | 1.400 |
| SCF040-0603RB | 0.40 | 0.80 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.150 | 0.900 |
| SCF050-0603RB | 0.50 | 1.00 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.100 | 0.800 |
|
मैं रोकनाअधिकतम वर्तमान डिवाइस 25 में ट्रिगर नहीं होगा°C अभी भी हवा। मैं यात्रा= ट्रिप करंट. न्यूनतम करंट जिस पर डिवाइस हमेशा 25 में ट्रिप करेगा°C अभी भी हवा। वी अधिकतम= अधिकतम ऑपरेटिंग वोल्टेज डिवाइस बिना किसी क्षति के नामित धारा (Imax) पर सहन कर सकता है। मैं अधिकतम= अधिकतम दोष वर्तमान डिवाइस नामित वोल्टेज (Vmax) पर क्षति के बिना सामना कर सकता है। पी dप्रकार= अधिकतम शक्ति अपव्यय जब डिवाइस 25 में ट्रिगर की स्थिति में है°C नामित वोल्टेज पर स्थिर वायु वातावरण। आर मिन= 25 पर ट्रिगर करने से पहले डिवाइस का न्यूनतम प्रतिरोध°सी. आर अधिकतम 1= अधिकतम उपकरण प्रतिरोध एक घंटे के बाद मापा जाता है। |
|||||||||
विशेषताएं:
|
u RoHS अनुरूप और हेलोजन मुक्त u तेजी से ट्रिपिंग, 0603 आयाम, सतह पर घुड़सवार, ठोस अवस्था u ऑपरेशन करंटः 0.01A ~ 0.50A u अधिकतम वोल्टेजः 6V ~ 30Vdc u संचालन तापमानः -40°C ~ + 85°C
|
| परीक्षणपद | परीक्षण की शर्तें | स्वीकार करें / अस्वीकृति मानदंड |
| प्रतिरोध | स्थिर हवा में @ 25°C | आरमिन≤R≤R1अधिकतम |
| यात्रा का समय | निर्दिष्ट धारा, Vअधिकतम, 25°C | T≤यात्रा के लिए अधिकतम समय |
| रखरखाव करंट | 30 मिनट, 1 बजेH | कोई यात्रा नहीं |
| यात्रा चक्र जीवन | वीअधिकतम, मैंअधिकतम, 100साइकिल | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीअधिकतम, 1 घंटा | कोई धनुष या जलन नहीं |
| टर्मिनल सामग्री | टिन-प्लेट्ड निकेल-कॉपर |
| सोल्डरिंग क्षेत्र | ईआईए विनिर्देश RS 186-9E और ANSI/J-STD-002 श्रेणी 3 को पूरा करता है। |
| परीक्षणपद | परीक्षण की शर्तें | प्रतिरोध परिवर्तन |
| निष्क्रिय वृद्धावस्था | 85°C, 1000 घंटे | ±10% |
| आर्द्रता वृद्धावस्था | 85°C/85%RH.100 घंटे | ± 5% |
| थर्मल शॉक |
MIL-STD-202, विधि 107G +85°C/-40°C, 20 बार |
±33% विशिष्ट प्रतिरोध परिवर्तन |
| विलायक प्रतिरोध | MIL-STD-202, विधि 215 | कोई परिवर्तन नहीं |
| कंपन | ML-STD-883C, परीक्षण की स्थिति A | कोई परिवर्तन नहीं |
| मॉडल | अधिकतम परिवेश संचालन तापमान (°C) | ||||||||
| -40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF001-0603RB | 0.014 | 0.0125 | 0.0115 | 0.010 | 0.0085 | 0.007 | 0.006 | 0.005 | 0.0035 |
| SCF002-0603RB | 0.028 | 0.025 | 0.023 | 0.020 | 0.017 | 0.014 | 0.012 | 0.010 | 0.007 |
| SCF003-0603RB | 0.042 | 0.038 | 0.035 | 0.030 | 0.026 | 0.021 | 0.018 | 0.015 | 0.011 |
| SCF004-0603RB | 0.056 | 0.050 | 0.046 | 0.040 | 0.034 | 0.028 | 0.024 | 0.020 | 0.014 |
| SCF005-0603RB | 0.070 | 0.063 | 0.058 | 0.050 | 0.043 | 0.035 | 0.030 | 0.025 | 0.018 |
| SCF010-0603RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| SCF020-0603RB | 0.280 | 0.250 | 0.230 | 0.200 | 0.170 | 0.140 | 0.120 | 0.100 | 0.070 |
| SCF025-0603RB | 0.350 | 0.310 | 0.290 | 0.250 | 0.210 | 0.180 | 0.150 | 0.130 | 0.090 |
| SCF030-0603RB | 0.420 | 0.380 | 0.350 | 0.300 | 0.260 | 0.210 | 0.180 | 0.150 | 0.110 |
| SCF035-0603RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| SCF040-0603RB | 0.540 | 0.500 | 0.450 | 0.400 | 0.340 | 0.310 | 0.270 | 0.230 | 0.160 |
| SCF050-0603RB | 0.670 | 0.630 | 0.560 | 0.500 | 0.430 | 0.390 | 0.340 | 0.290 | 0.200 |
| भाग संख्या | मात्रा | भाग संख्या | मात्रा |
| SCF001-0603RB | 4000 पीसीएस | SCF020-0603RB | 5000 पीसीएस |
| SCF002-0603RB | 4000 पीसीएस | SCF025-0603RB | 5000 पीसीएस |
| SCF003-0603RB | 5000 पीसीएस | SCF030-0603RB | 5000 पीसीएस |
| SCF004-0603RB | 5000 पीसीएस | SCF035-0603RB | 5000 पीसीएस |
| SCF005-0603RB | 5000 पीसीएस | SCF040-0603RB | 4000 पीसीएस |
| SCF010-0603RB | 5000 पीसीएस | SCF050-0603RB | 4000 पीसीएस |
