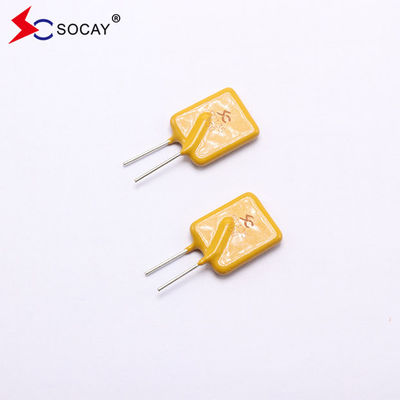

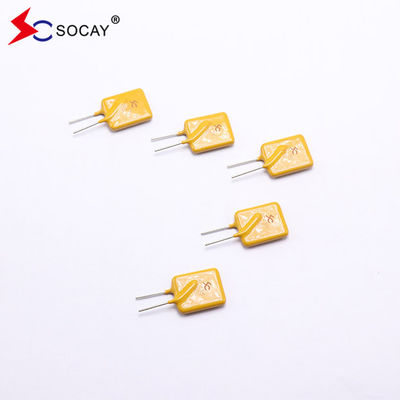

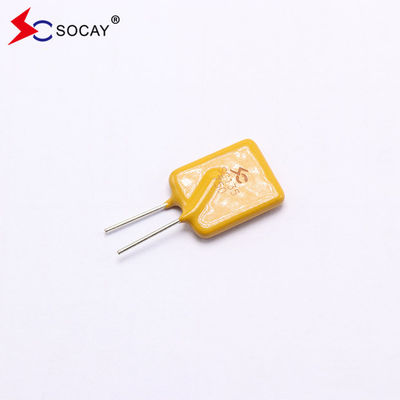

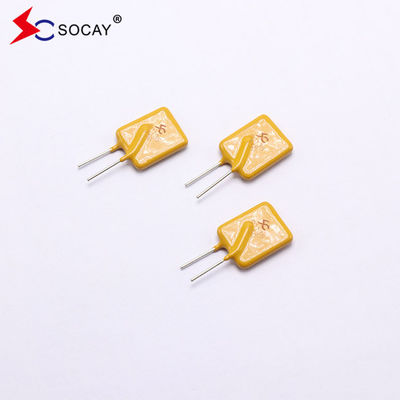

SOCAY रीसेट करने योग्य पॉलिमर PPTC SC135-750SZ0D ऑपरेशन करंट 0.75A पावर पोर्ट के लिए
रीसेट करने योग्य पॉलीमर पीपीटीसीडाटाशीट:SC135-750SZ0D_v912.1.pdf
विद्युत मापदंडः
| भाग संख्या | मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp (डब्ल्यू) |
अधिकतम समय ट्रिप |
आरअस्तित्व | |||
| रीसेट करने योग्य पॉलीमर पीपीटीसी |
वर्तमान (A) |
समय (S) |
आरमिन (Ω) |
आरअधिकतम (Ω) |
आर1अधिकतम (Ω) |
|||||
|
SC135-750SZ0D |
0.75 | 1.50 | 135 | 20 | 3.5 | 3.75 | 20.00 | 0.50 | 0.85 | 1.28 |
पीपीटीसी के बारे में
पॉलीमेरिक पॉजिटिव तापमान गुणांक एक प्रकार का ओवर करंट इलेक्ट्रॉनिक सुरक्षा तत्व है, जो उच्च दबाव की स्थिति में उच्च पॉलिमर कार्बनिक पॉलिमर से बना है,उच्च तापमान और ज्वलन प्रतिक्रिया, प्रवाहकीय कण सामग्री के साथ डोपिंग के बाद और विशेष प्रौद्योगिकी द्वारा संसाधित किया। पारंपरिक फ्यूज अधिभार संरक्षण, केवल एक बार की रक्षा कर सकते हैं, जला बाहर की जरूरत है,जबकि आत्म वसूली फ्यूज ओवरकरंट ओवरहीटिंग सुरक्षा है, दोहरे कार्यों की स्वतः वसूली।
पीपीटीसी कार्य मानक
पीपीटीसी कार्य मानक
सर्किट के लिए श्रृंखला में जुड़ा हुआ है, जब एक असामान्य धारा है, प्रतिरोध मूल्य क्षणिक बढ़ जाती है और एक धारा सीमा के रूप में कार्य करता है।यह एक कम प्रतिरोध की स्थिति में लौटता है और सर्किट सामान्य रूप से काम करता है.
रीसेट करने योग्य पॉलीमर पीपीटीसी विशेषताएं:
|
u RoHS अनुरूप और हेलोजन मुक्त u रेडियल लीड वाले उपकरण u प्रबलित, ज्वाला retardant epoxy polymer insulating material UL94V-0 आवश्यकताओं को पूरा करता है u PPTC रीसेट करने योग्य फ्यूज ऑपरेशन करंटः 0.90A, अधिकतम वोल्टेजः 60Vdc, ऑपरेटिंग तापमानः -40°C से +85°C |
रीसेट करने योग्य पॉलीमर पीपीटीसी अनुप्रयोग:
|
u यूएसबी हब, पोर्ट और परिधीय उपकरण u पावर पोर्ट u IEEE1394 पोर्ट u मोटर सुरक्षा कंप्यूटर और परिधीय उपकरण u सामान्य इलेक्ट्रॉनिक्स |
तापमान रेटिंग चार्ट ️ Iरोकना(A):
| परिवेश संचालन तापमान | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| प्रतिशत में कमी | 145% | 130% | 120% | १००% | 95% | 88% | 80% | ७१% | 66% | 56% |
परीक्षण प्रक्रियाएँ और आवश्यकताएँः
| परीक्षण | परीक्षण की शर्तें | स्वीकार/अस्वीकार मानदंड |
| प्रतिरोध | स्थिर हवा में @25±2°C | Rmin≤R≤Rmax |
| चालू रखें | 60 मिनट, स्थिर हवा में @25±2°C | कोई यात्रा नहीं |
| यात्रा का समय | निर्दिष्ट करंट, Vmax, @25±2°C | T≤यात्रा के लिए अधिकतम समय |
| यात्रा चक्र जीवन | वीमैक्स, आईमैक्स, 100 चक्र | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीमैक्स, 24 घंटे | कोई धनुष या जलन नहीं |
रीसेट करने योग्य पॉलीमर पीपीटीसी भौतिक विनिर्देश:
| सीसा सामग्री |
0.03-1.85A टिन लेपित तांबा लेपित स्टील 2.50-5.00A टिन-प्लेट तांबा |
| सोल्डरिंग विशेषताएं | MIL-STD-202, विधि 208E के अनुसार मिलाप क्षमता |
| इन्सुलेटिंग सामग्री | प्रबलित, लौ retardant epoxy polymer UL 94V-0 आवश्यकताओं को पूरा करता है। |
| उपकरण की लेबलिंग | चिह्नित है ′′SC′′, वोल्टेज, रेटेड करंट |
रीसेट करने योग्य पॉलीमर पीपीटीसी पैकेजिंग मात्राः
| भाग संख्या | मात्रा (पीसी/रिल) |
|
SC135-750SZ0D |
500 |
