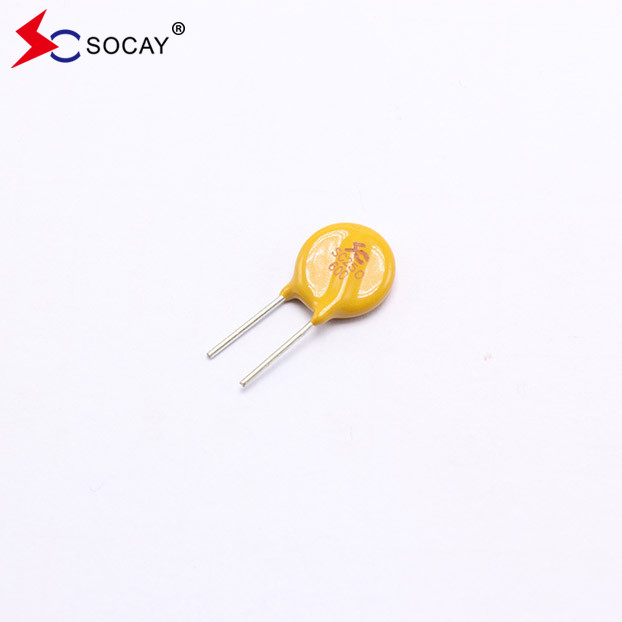

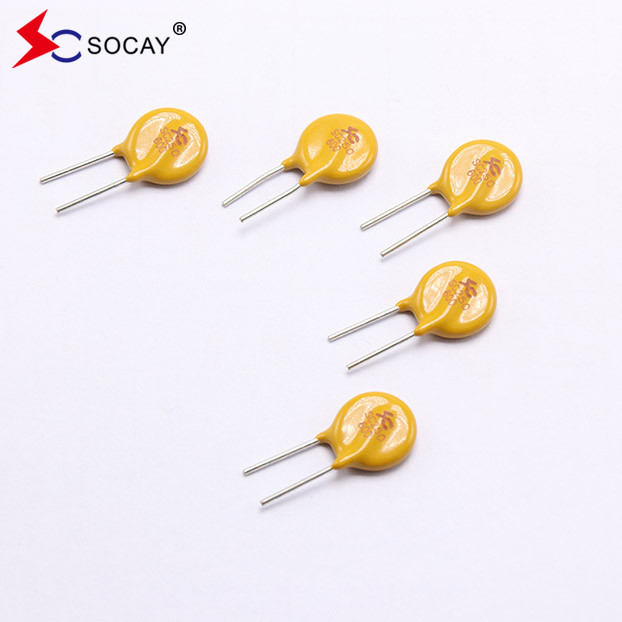

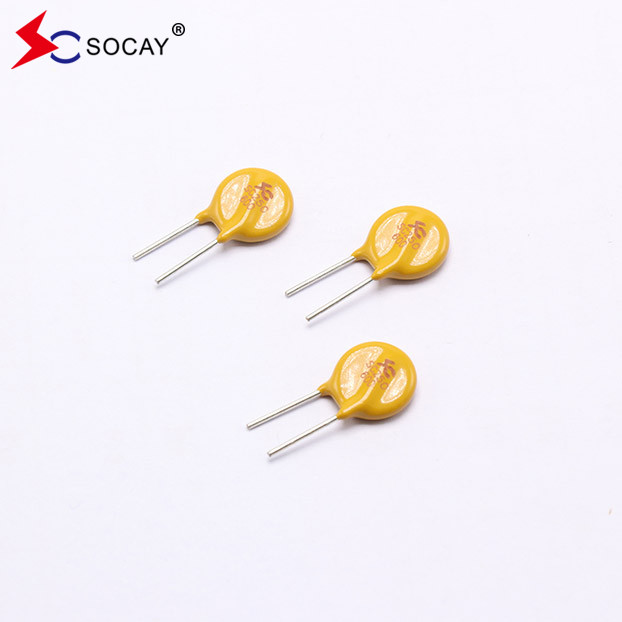

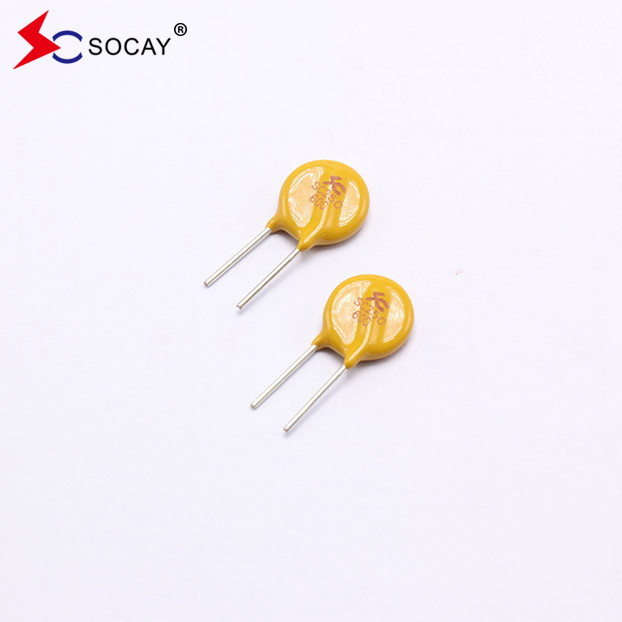

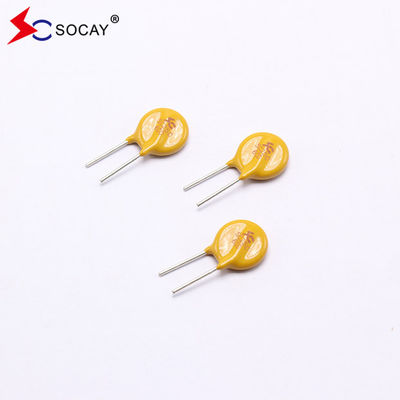

मूल कारखाना SOCAY रीसेट करने योग्य बहुलक PPTC SC250-600CZ0D स्टॉक में
रीसेट करने योग्य पॉलीमर पीपीटीसीडाटाशीट:SC250-600CZ0D_v98.1.pdf
विद्युत मापदंडः
| भाग संख्या | मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp (डब्ल्यू) |
अधिकतम समय ट्रिप |
आरअस्तित्व | |||
| रीसेट करने योग्य पॉलीमर पीपीटीसी |
वर्तमान (A) |
समय (S) |
आरमिन (Ω) |
आरअधिकतम (Ω) |
आर1अधिकतम (Ω) |
|||||
|
SC250-600CZ0D |
0.60 | 1.20 | 220 | 3.0 | 4.0 | 3.0 | 10.0 | 0.50 | 0.75 | 1.13 |
पीपीटीसी के बारे में
पीटीसी (पॉलीमर पॉजिटिव तापमान गुणांक) उपकरण अतिप्रवाह और अतितापमान की विफलताओं से बचाने में मदद कर सकते हैं।थर्मिस्टोर प्रकार के उपकरण दोष की स्थिति के दौरान खतरनाक रूप से बड़े धाराओं के प्रवाह को सीमित करते हैंहालांकि, यह पारंपरिक फ्यूज से अलग है जो केवल एक बार इस्तेमाल किया जा सकता है और इसे बदलना होगा।पीटीसी डिवाइस है कि Jidentong ध्यान से कई वर्षों के लिए तैयार किया है समस्या निवारण और बिजली की आपूर्ति को काटने के बाद रीसेट किया जा सकता है, इस प्रकार घटक लागत और सेवा शुल्क को कम करता है। पीटीसी सर्किट सुरक्षा उपकरण नैनो कंडक्टर कणों के साथ मिश्रित बहुलक पीटीसी कच्चे माल से बने होते हैं। सामान्य तापमान पर, पीटीसी सुरक्षा उपकरणों को नैनो कंडक्टर कणों के साथ मिश्रित किया जाता है।सामग्री कंडक्टर को एक क्रिस्टलीय संरचना में कसकर बांधती है, एक कम प्रतिबाधा लिंक का गठन. हालांकि, जब एक बड़े धारा के माध्यम से गुजरता है या परिवेश तापमान बढ़ जाती है, जिससे डिवाइस का तापमान ऑपरेटिंग तापमान से अधिक हो जाता है,बहुलक में कंडक्टर पिघल जाते हैं और अनियमित रूप से व्यवस्थित हो जाते हैं, जिससे वॉल्यूम का विस्तार होता है और प्रतिबाधा तेजी से बढ़ जाती है।
इलेक्ट्रॉनिक सर्किट में रीसेट करने योग्य फ्यूज के विशिष्ट अनुप्रयोग:
1बैटरी चार्जर की सुरक्षा
बैटरी चार्जर सर्किट में,पावर कन्वर्टर का अनियमित सीसी आउटपुट वोल्टेज वोल्टेज स्टेबलाइजिंग सर्किट द्वारा मॉड्यूल किया जाता है और बैटरी को चार्ज करने के लिए उपयुक्त वोल्टेज में परिवर्तित किया जाता हैपीपीटीसी उपकरण और वोल्टेज अधिभार सुरक्षा उपकरण निम्नलिखित दोषों से बचाने के लिए एक दूसरे के साथ सहयोग करते हैं:
*अधिक धारा. अत्यधिक धारा बिजली FET या बैटरी पैक को नुकसान पहुंचा सकती है;
* विपरीत ध्रुवीयता. इस समय डायोड चालू है और पीपीटीसी डिवाइस वर्तमान को सीमित करने के लिए एक उच्च प्रतिबाधा स्थिति में प्रवेश करता है;
*वोल्टेज बहुत अधिक है। इस समय, वोल्टेज अधिभार सुरक्षा उपकरण काम करता है, और PPTC डिवाइस वर्तमान को सीमित करता है।
रीसेट करने योग्य पॉलीमर पीपीटीसी विशेषताएं:
|
u RoHS अनुरूप और हेलोजन मुक्त u रेडियल लीड वाले उपकरण u प्रबलित, ज्वाला retardant epoxy polymer insulating material UL94V-0 आवश्यकताओं को पूरा करता है u PPTC रीसेट करने योग्य फ्यूज ऑपरेशन करंटः 0.90A, अधिकतम वोल्टेजः 60Vdc, ऑपरेटिंग तापमानः -40°C से +85°C |
रीसेट करने योग्य पॉलीमर पीपीटीसी अनुप्रयोग:
|
u यूएसबी हब, पोर्ट और परिधीय उपकरण u पावर पोर्ट u IEEE1394 पोर्ट u मोटर सुरक्षा कंप्यूटर और परिधीय उपकरण u सामान्य इलेक्ट्रॉनिक्स |
तापमान रेटिंग चार्ट ️ Iरोकना(A):
| परिवेश संचालन तापमान | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| प्रतिशत में कमी | 145% | 130% | 120% | १००% | 95% | 88% | 80% | ७१% | 66% | 56% |
परीक्षण प्रक्रियाएँ और आवश्यकताएँः
| परीक्षण | परीक्षण की शर्तें | स्वीकार/अस्वीकार मानदंड |
| प्रतिरोध | स्थिर हवा में @25±2°C | Rmin≤R≤Rmax |
| चालू रखें | 60 मिनट, स्थिर हवा में @25±2°C | कोई यात्रा नहीं |
| यात्रा का समय | निर्दिष्ट करंट, Vmax, @25±2°C | T≤यात्रा के लिए अधिकतम समय |
| यात्रा चक्र जीवन | वीमैक्स, आईमैक्स, 100 चक्र | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीमैक्स, 24 घंटे | कोई धनुष या जलन नहीं |
रीसेट करने योग्य पॉलीमर पीपीटीसी भौतिक विनिर्देश:
| सीसा सामग्री |
0.03-1.85A टिन लेपित तांबा लेपित स्टील 2.50-5.00A टिन-प्लेट तांबा |
| सोल्डरिंग विशेषताएं | MIL-STD-202, विधि 208E के अनुसार मिलाप क्षमता |
| इन्सुलेटिंग सामग्री | प्रबलित, लौ retardant epoxy polymer UL 94V-0 आवश्यकताओं को पूरा करता है। |
| उपकरण की लेबलिंग | चिह्नित है ′′SC′′, वोल्टेज, रेटेड करंट |
रीसेट करने योग्य पॉलीमर पीपीटीसी पैकेजिंग मात्राः
| भाग संख्या | मात्रा (पीसी/रिल) |
|
SC250-600CZ0D |
500 |
