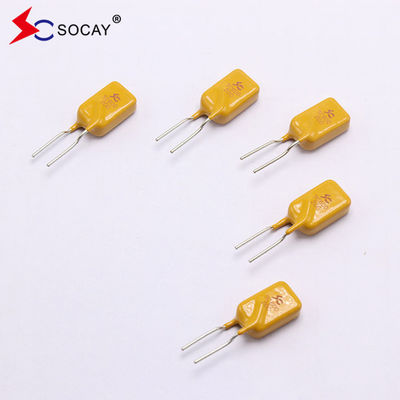

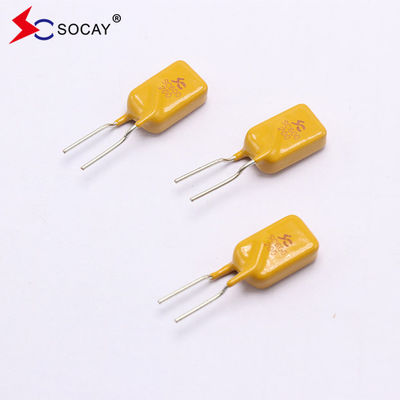

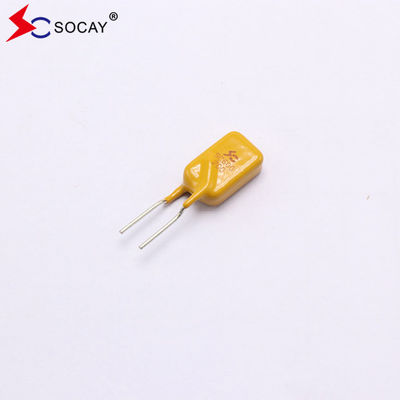

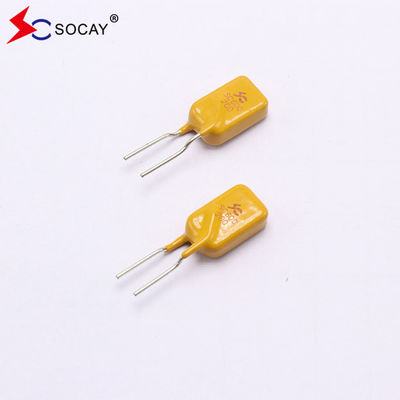

SC600 सीरीज PPTC रीसेट करने योग्य फ्यूज SC600-200SW0D तेजी से वितरण समय
पीपीटीसी रीसेट करने योग्य फ्यूजडाटाशीट:SC600-200SW0D_v98.1.pdf
विद्युत मापदंडः
| भाग संख्या | मैंरोकना(A) | मैंयात्रा(A) |
वीअधिकतम (Vdc) |
मैंअधिकतम (A) |
पीdtyp (डब्ल्यू) |
अधिकतम समय ट्रिप |
आरअस्तित्व | |||
| रीसेट करने योग्य पॉलीमर पीपीटीसी |
वर्तमान (A) |
समय (S) |
आरमिन (Ω) |
आरअधिकतम (Ω) |
आर1अधिकतम (Ω) |
|||||
|
SC600-200SW0D |
0.20 | 0.40 | 400 | 3.0 | 1.5 | 1.0 | 10.0 | 5.0 | 9.0 | 14.0 |
|
मैंरोकना= पीपीटीसी रीसेट करने योग्य फ्यूज होल्ड करंटः अधिकतम करंट जिस पर डिवाइस 25°C स्थिर हवा पर ट्रिप नहीं करेगा। मैंयात्रा= पीपीटीसी रीसेट करने योग्य फ्यूज ट्रिप करंटः न्यूनतम करंट जिस पर डिवाइस हमेशा 25°C पर अभी भी हवा में रहेगा। वीअधिकतम= अधिकतम वोल्टेज डिवाइस बिना किसी क्षति के रेटेड करंट का सामना कर सकता है। मैंअधिकतम= अधिकतम दोष वर्तमान डिवाइस नामित वोल्टेज पर क्षति के बिना सहन कर सकते हैं। टीयात्रा=निर्दिष्ट करंट पर अधिकतम समय तक ट्रिप करना। पीdtyp.= विशिष्ट शक्ति अपव्यय: वायु वातावरण में होने पर उपकरण द्वारा अपव्यय की जाने वाली शक्ति की विशिष्ट मात्रा। आरमिन= PPTC रीसेट करने योग्य फ्यूज ट्रिगर से पहले 25°C पर डिवाइस का न्यूनतम प्रतिरोध। आरअधिकतम= ट्रिप से पहले 25°C पर डिवाइस का अधिकतम प्रतिरोध। आर1अधिकतम= डिवाइस का अधिकतम प्रतिरोध 25°C पर ट्रिगर होने के एक घंटे बाद मापा जाता है। सावधानीः निर्दिष्ट रेटिंग से अधिक संचालन से क्षति हो सकती है और संभावित आर्किंग और लौ हो सकती है। |
||||||||||
पीपीटीसी रीसेट करने योग्य फ्यूज विशेषताएंः
|
u RoHS अनुरूप और हेलोजन मुक्त u रेडियल लीड वाले उपकरण u प्रबलित, ज्वाला retardant epoxy polymer insulating material UL94V-0 आवश्यकताओं को पूरा करता है u PPTC रीसेट करने योग्य फ्यूज ऑपरेशन करंटः 0.20A, अधिकतम वोल्टेजः 400Vdc, ऑपरेटिंग तापमानः -40°C से +85°C |
पीपीटीसी रीसेट करने योग्य फ्यूज अनुप्रयोगः
|
u यूएसबी हब, पोर्ट और परिधीय उपकरण u पावर पोर्ट u IEEE1394 पोर्ट u मोटर सुरक्षा कंप्यूटर और परिधीय उपकरण u सामान्य इलेक्ट्रॉनिक्स |
तापमान रेटिंग चार्ट ️ Iरोकना(A):
| परिवेश संचालन तापमान | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| प्रतिशत में कमी | 145% | 130% | 120% | १००% | 95% | 88% | 80% | ७१% | 66% | 56% |
परीक्षण प्रक्रियाएँ और आवश्यकताएँः
| परीक्षण | परीक्षण की शर्तें | स्वीकार/अस्वीकार मानदंड |
| प्रतिरोध | स्थिर हवा में @25±2°C | Rmin≤R≤Rmax |
| चालू रखें | 60 मिनट, स्थिर हवा में @25±2°C | कोई यात्रा नहीं |
| यात्रा का समय | निर्दिष्ट करंट, Vmax, @25±2°C | T≤यात्रा के लिए अधिकतम समय |
| यात्रा चक्र जीवन | वीमैक्स, आईमैक्स, 100 चक्र | कोई धनुष या जलन नहीं |
| यात्रा धीरज | वीमैक्स, 24 घंटे | कोई धनुष या जलन नहीं |
पीपीटीसी रीसेट करने योग्य फ्यूज के भौतिक विनिर्देश:
| सीसा सामग्री |
0.03-1.85A टिन लेपित तांबा लेपित स्टील 2.50-5.00A टिन-प्लेट तांबा |
| सोल्डरिंग विशेषताएं | MIL-STD-202, विधि 208E के अनुसार मिलाप क्षमता |
| इन्सुलेटिंग सामग्री | प्रबलित, लौ retardant epoxy polymer UL 94V-0 आवश्यकताओं को पूरा करता है। |
| उपकरण की लेबलिंग | चिह्नित है ′′SC′′, वोल्टेज, रेटेड करंट |
पीपीटीसी रीसेट करने योग्य फ्यूज पैकेजिंग मात्राः
| भाग संख्या | मात्रा (पीसी/रिल) |
|
SC600-200SW0D |
500 |
