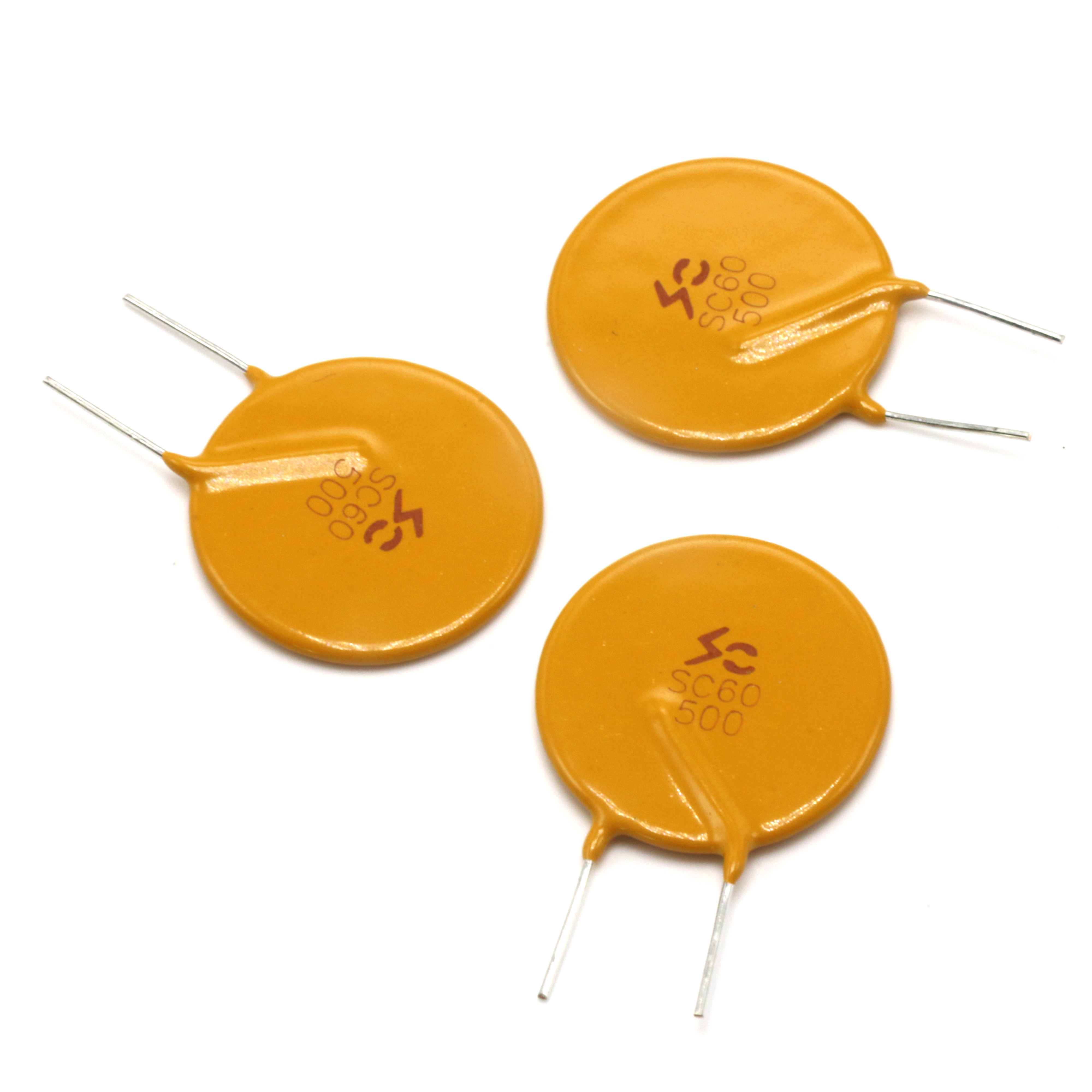

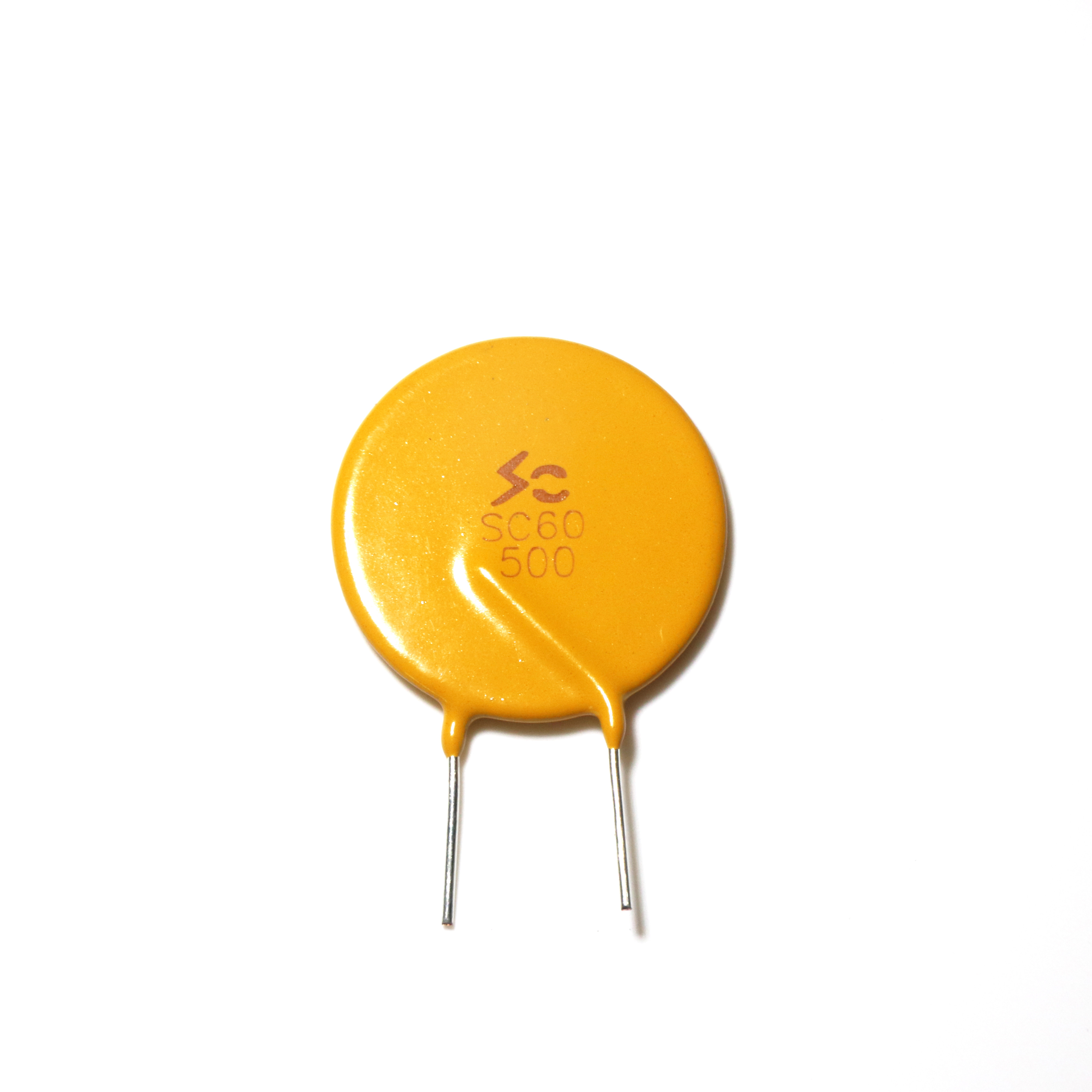

SOCAY रेडियल पीटीसी पॉलिमर रीसेट करने योग्य फ्यूज पीटीसी SC60-185CZ0D सर्किट सुरक्षा के लिए
PPTC रीसेट करने योग्य फ्यूज DATASHEET:SC60-185CZ0D_v96.2.pdf
इस रेडियल लीड पीपीटीसी रीसेट करने योग्य फ्यूज की मुख्य विशेषताओं में से एक इसकी अधिकतम धारा 40 ए पर ट्रिप करने की क्षमता है, जो अधिभार घटनाओं के खिलाफ पर्याप्त सुरक्षा प्रदान करती है।इस फ्यूज का स्टैंडिंग करंट रेंज 1 है.8A से 3.7A तक, जिससे इसे वर्तमान मांगों की एक विस्तृत श्रृंखला के भीतर काम करने की अनुमति मिलती है।
एक रीसेट करने योग्य फ्यूज के रूप में डिजाइन किया गया, यह उत्पाद एक गलती की स्थिति को साफ करने के बाद स्वचालित रूप से खुद को रीसेट करने में सक्षम है, मैन्युअल प्रतिस्थापन की आवश्यकता को समाप्त करता है।यह इसे दीर्घकालिक विश्वसनीयता और न्यूनतम रखरखाव की आवश्यकता वाले अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है.
कुल मिलाकर, रेडियल लीड पीपीटीसी रीसेट करने योग्य फ्यूज विभिन्न अनुप्रयोगों में ओवरकंट्रैक्ट सुरक्षा के लिए एक विश्वसनीय और कुशल समाधान है।और एक गलती की स्थिति के बाद खुद को रीसेट करने की क्षमता इसे एक विश्वसनीय और कम रखरखाव अतिप्रवाह सुरक्षा समाधान की तलाश में इलेक्ट्रॉनिक्स निर्माताओं के लिए एक आदर्श विकल्प बनाते हैं.
पीपीटीसी का कार्य सिद्धांत इस प्रकार है: जब पीपीटीसी के माध्यम से एक असामान्य धारा गुजरती है, तो उत्पन्न गर्मी (आई 2 आर) पॉलीमर मैट्रिक्स सामग्री के विस्तार का कारण बनती है,और पॉलीमर मैट्रिक्स सामग्री के बाहर के चारों ओर लिपटे हुए प्रवाहकीय कणों को अलग किया जाता है, इस प्रकार पीपीटीसी के प्रवाहकीय चैनल को काटने और पीपीटीसी के प्रतिरोध को बढ़ाने के कारण, इस प्रकार असामान्य वर्तमान को कम करना।पीपीटीसी पॉलीमर मैट्रिक्स सामग्री अपने मूल आकार में सिकुड़ जाती हैइस प्रकार प्रवाहकीय कणों को फिर से जोड़ता है। conductive चैनल तब अपनी मूल कम प्रतिरोध स्थिति में लौटता है।
| मैं पकड़ता हूँ | 1.85A |
| मैं टकरा जाता हूँ | 3.70A |
| वी अधिकतम | 60.0वीडीसी |
| अधिकतम | 40.0ए |
| पीडीटाइप. | 2.10W |
| अधिकतम समय तक ट्रिप करंट | 9.25A |
| अधिकतम यात्रा समय | 12.6S |
| R मिनट | 0.08Ω |
| आर अधिकतम | 0.12Ω |
| आर1 अधिकतम | 0.2Ω |
रेडियल लीड पीपीटीसी रीसेट करने योग्य फ्यूज को उन अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है जहां स्थान सीमित है। SC60-185CZ0D में एक कम प्रोफ़ाइल और एक छोटा पदचिह्न है,इसे कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों जैसे मोबाइल फोन में उपयोग के लिए आदर्श बनाता हैरेडियल लीड डिजाइन सर्किट बोर्ड पर स्थापित करने और सोल्ड करने में भी आसान बनाता है।
PPTC रीसेट करने योग्य फ्यूज को ओवरकंट्रैक्ट दोषों के खिलाफ विश्वसनीय सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।जो बिजली हानि को कम करने और प्रणाली दक्षता में सुधार करने में मदद करता हैजब ओवरकंट्रेंट फॉल्ट होता है, तो PPTC रीसेट करने योग्य फ्यूज का प्रतिरोध तेजी से बढ़ जाता है, प्रभावी रूप से वर्तमान को सुरक्षित स्तर तक सीमित करता है।
SC60-185CZ0D का R min 0.08 Ohms है और अधिकतम वोल्टेज 60V DC है। यह वर्तमान रेटिंग की एक विस्तृत श्रृंखला के साथ भी उपलब्ध है,इसे विभिन्न वर्तमान मांगों के साथ अनुप्रयोगों में उपयोग के लिए उपयुक्त बनानापीपीटीसी रीसेट करने योग्य फ्यूज भी आरओएचएस के अनुरूप है, यह सुनिश्चित करता है कि यह अंतरराष्ट्रीय पर्यावरण मानकों को पूरा करता है।
SC60-185CZ0D लीड पीपीटीसी रीसेट करने योग्य फ्यूज विभिन्न प्रकार के अनुप्रयोगों और परिदृश्यों के लिए उपयुक्त है, जिसमें बिजली की आपूर्ति, बैटरी चार्जर, पोर्टेबल डिवाइस और अन्य इलेक्ट्रॉनिक्स शामिल हैं।इसका कॉम्पैक्ट आकार, कम प्रतिरोध, और रेडियल लीड डिजाइन इसे स्थापित करने और उपयोग करने में आसान बनाते हैं, जबकि इसकी विश्वसनीय अधिभार सुरक्षा इलेक्ट्रॉनिक उपकरणों की सुरक्षा और दीर्घायु सुनिश्चित करने में मदद करती है।
प्रश्न: इस रीसेट करने योग्य फ्यूज का ब्रांड नाम क्या है?
उत्तर: ब्रांड नाम SOCAY है।
प्रश्न: इस रीसेट करने योग्य फ्यूज का मॉडल नंबर क्या है?
उत्तर: मॉडल संख्या SC60-185CZ0D है।
प्रश्न: इस रीसेट करने योग्य फ्यूज का निर्माण कहाँ किया जाता है?
उत्तर: इसका निर्माण चीन के गुआंग्डोंग के शेन्ज़ेन में किया जाता है।
प्रश्न: इस रीसेट करने योग्य फ्यूज का अधिकतम वोल्टेज क्या है?
उत्तर: अधिकतम नामित वोल्टेज 60 वोल्ट है।
प्रश्न: इस रीसेट करने योग्य फ्यूज का अधिकतम वर्तमान क्या है?
उत्तर: अधिकतम रेटेड करंट 40 एम्पीयर है।
